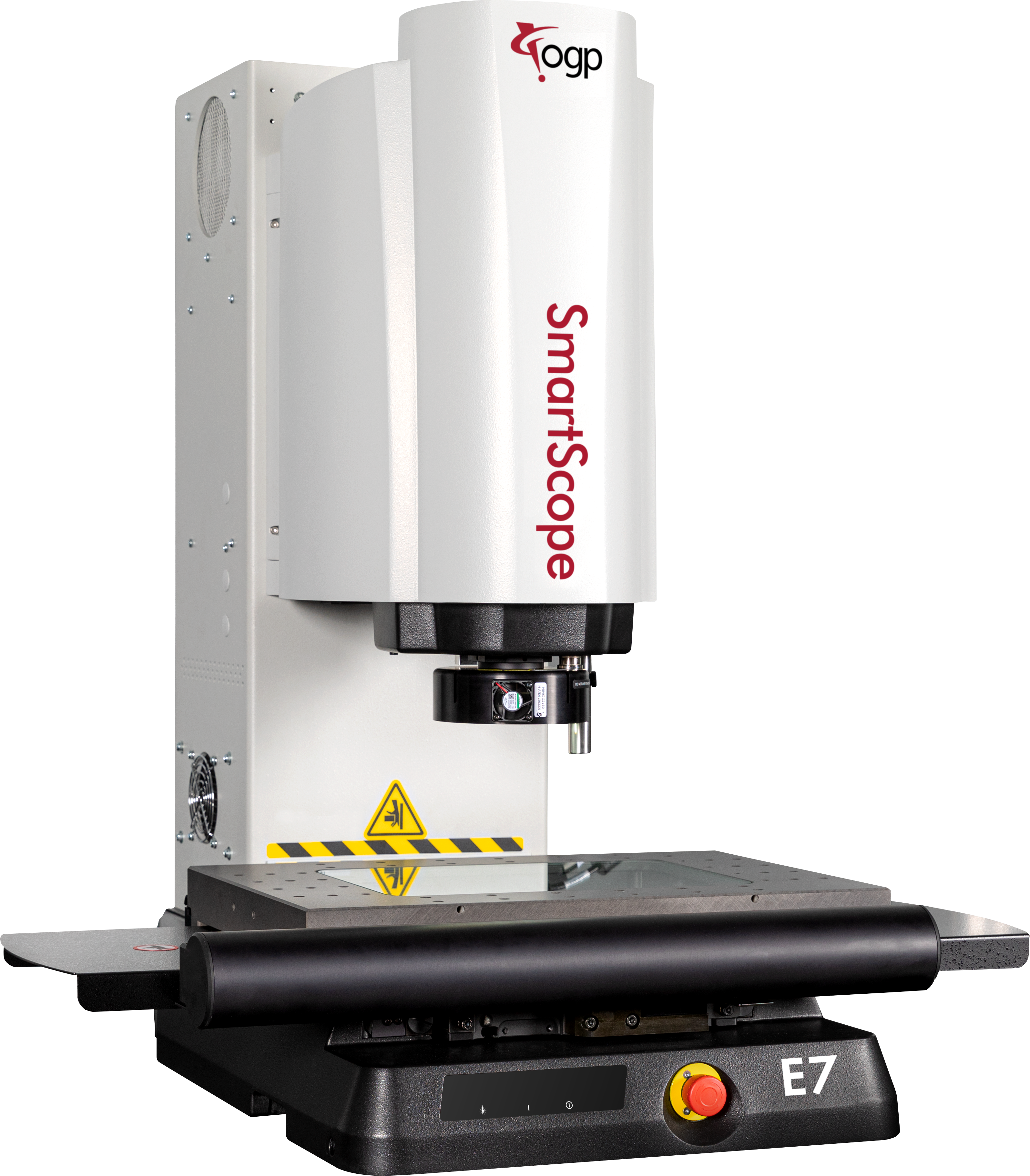

SmartScope E7

SmartScope E7

Výhody přístroje

  • Multisenzorový 3D měřicí přístroj
  • Měřicí systém za dostupnou cenu
  • Jednoduchý na používání
  • Vysoká spolehlivost díky stabilní konstrukci
  • Vybavitelný dotykovou sondou

Popis

Přístroj SmatScope E7 je vybaveny inovativním optickým systémem IntelliCentric™ poskytující ostrý obraz s vysokým rozlišení i při malém zvětšení. V kombinaci s digitálním zvětšení je systém schopen měřit s velkou přesností i bez pohybu stolku. Přístroj pracuje se spodním, osovým a programovatelným prstencovým osvětlením pro zachycení různých typů povrchů ze všech úhlů.

SmartScope E7 je vybavitelný dotykovou sondou TP20 a TP200 a rotační osou, je tak ideální pro celou řadu aplikací.

Měřicí software Measure-X nabízí širokou škálu programovatelného měření, včetně různých typů vyhodnocení, a to v uživatelsky přívětivém prostředí. Program je možné doplnit o další nástroje, jako je zpracovávání obrazu, automatické zaostřování, automatické odesílání dat, vyhodnocování kontur nebo doplňovaní ANSI/ISO tolerancí a vytvořit tak plně funkční software splňující nejrůznější požadavky.

Přístroj je vyráběn s rozsahem 250 mm x 150 mm x 150 mm s možností rozšíření osy X na 300 mm.


Sondy a příslušenství


Aplikace systému

  • Strojírenství - Měření obráběných dílů, odlitků, svařenců, výlisků různých rozměrů a tvarů.
  • Automobilový průmysl - V automobilovém průmyslu je vyžadováno rychle a přesné měření. OGP stroje zaručují spolehlivé měření i v podmínkách výrobního prostředí.
  • Výroba plastů - Měření plastových dílů je velkou výzvou, nabývají různých tvarů, barev a struktur. OGP přístroje nabízejí jejich efektivní měření a to i složitých tvarů.
  • Energetika - Měření součásti jako jsou solární panely vyžaduje extrémně přesné měřicí přístroje.

Letecký a kosmický průmysl, chemický průmysl, inovace a vývoj...


Technická specifikace

SmartScope  E7
Měřicí rozsah XYZ [mm] 250 (300) x 150
Měřicí rozsah Z [mm] 200
Přesnost XY [µm] 2,2+5L/1000
Přesnost Z (optické měření) [µm] 3,8+5L/1000 (2,8+4L/1000)1
Rozlišení snímačů [µm] 0,1
Hmotnost (orientační) [kg] 165
Nosnost [kg] 25
Volitelné dotykové senzory TP20/200

L je měřená délka v milimetrech. Přesnost závisí na volbě použitého senzoru a podmínkách prostředí.

1 Přesnost v ose Z při použití čočky 2.0x.

×
