SOLO

SOLO

Výhody přístroje

  • Ruční 3D měřicí rameno
  • Měření až 25 metrů od kamery
  • Široké spektrum aplikací
  • Kompaktní rozměry a jednoduché ovládání
  • Porovnání výsledků s 3D modelem
  • Možnost dvou kamer pro větší přesnost

Popis

Metronor SOLO je ruční přenosný měřicí systém, vhodný pro širokou škálu aplikací. Je optimalizovaný pro měření objektů vzdálených 1 až 25 metrů od kamery (na požádání je možné měřit ještě větší vzdálenosti). Systém se skládá z dotykového světelného pera, kamery se stativem a z notebooku se softwarem. Dotykové světelné pero je napájeno z baterie, je bezdrátové a velmi lehké, takže měření s ním není pro obsluhu nijak náročné a neomezuje ji v pohybu. Kameru není potřeba vyrovnávat, protože je nulovým bodem systému ve všech stupních volnosti.

Systém dokáže vyhodnotit analýzu GD&T či porovnat výsledky s CAD modelem v reálném čase. Je efektivním nástrojem pro zarovnávání objektů ve všech stupních volnosti, například při montáži bez přípravku.

Všechny komponenty systému je možné zabalit do přenosného kufru. Komponenty jsou vytvořeny stavebnicově, a proto je případný upgrade systému velmi jednoduchý. Není potřeba pořizovat nový systém. Systém lze jednoduše upgradovat na Metronor DUO, který je složen se dvou kamer a dosahuje lepší 3D přesnosti. Dalším možným upgradem je dokoupení ručního skeneru M-SCAN 120

Světelné pero

Světelné pero

Kamera a stativ

Kamera a stativ

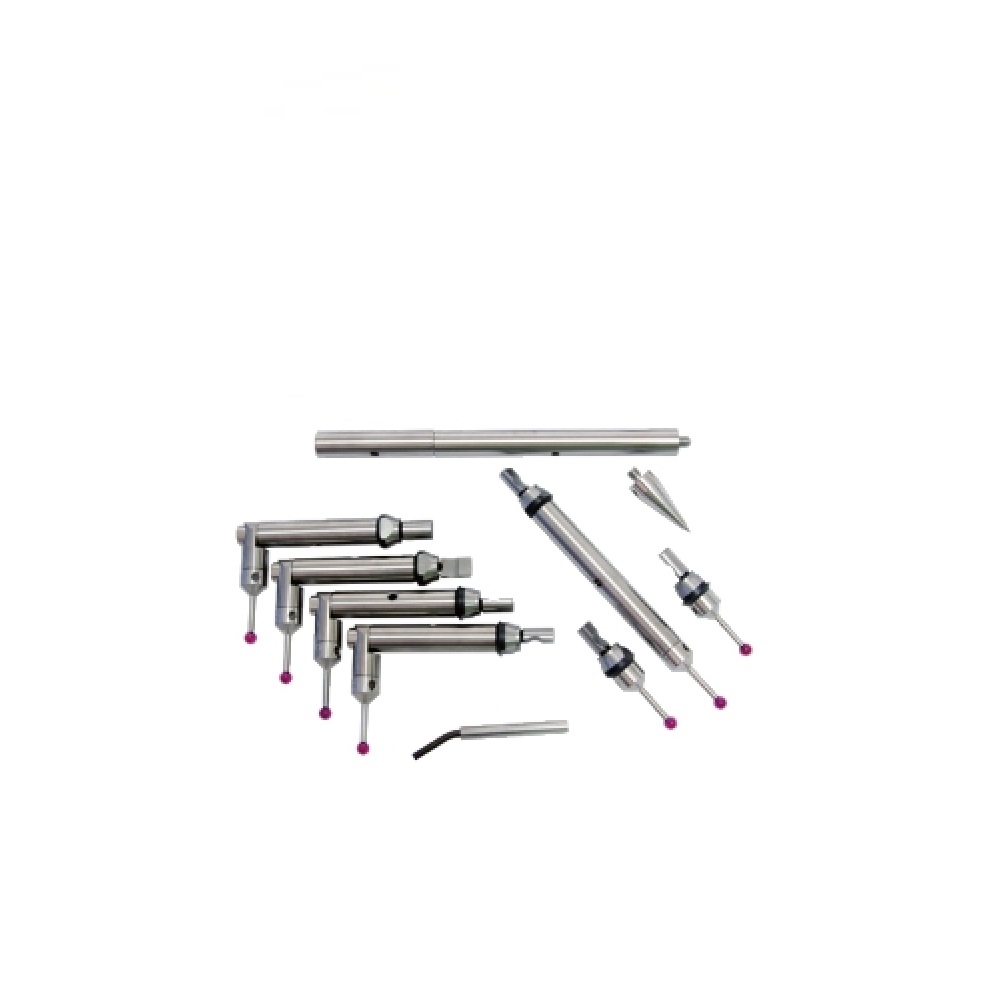

Sada dotyků

Sada dotyků

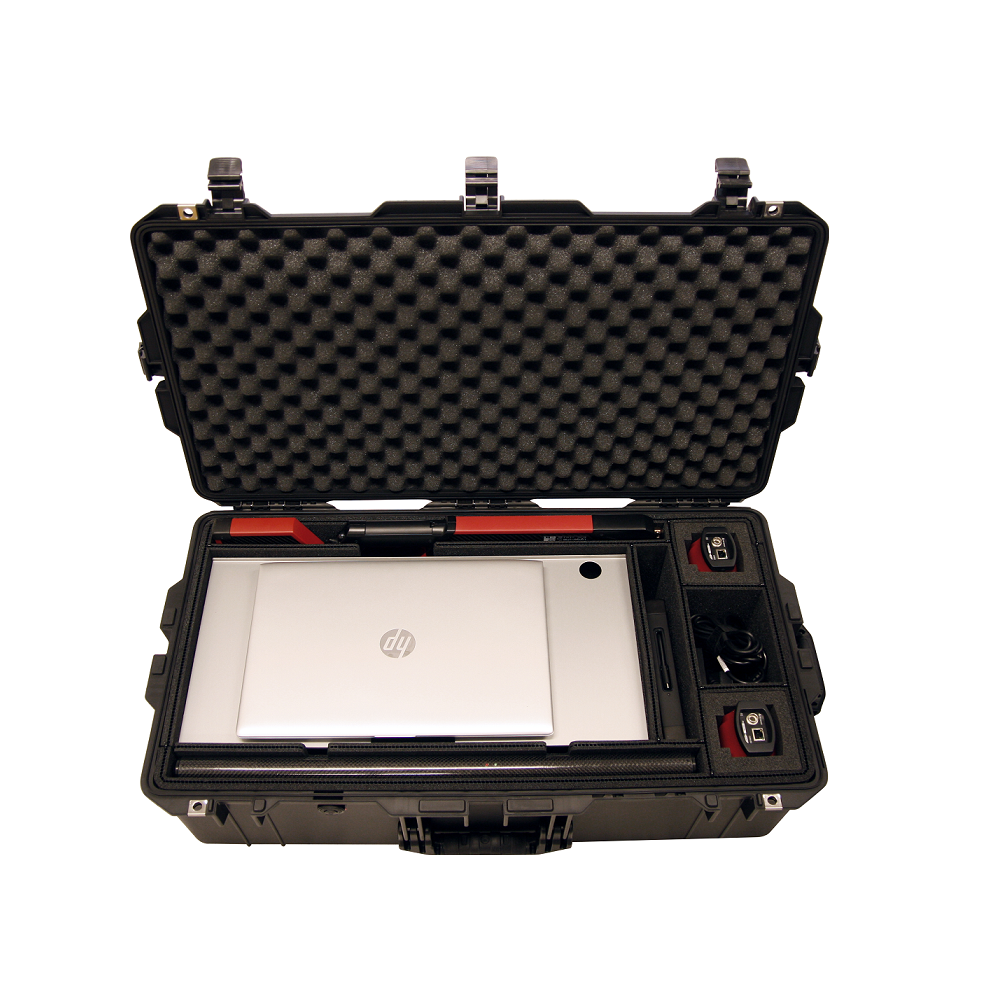

Kufřík

Kufřík


Aplikace systému

  • Letectví
  • Automobilový průmysl
  • Slévárenství, kování
  • Energetika
  • Výroba
  • Ropný a plynárenský průmysl
  • Potrubí
  • Prototypování
  • Reverzní inženýrství

Technická specifikace

SOLO
Měřicí rozsah [m] 1,5-25
Objem měření [m3] 2000
Přesnost – 3D měření (v objemu do 1,5 x 1,5 x 1,5 m) [mm] ± 0,12
Přesnost – 3D měření (v objemu do 3 x 3 x 3 m) [mm] ± 0,20
Přesnost měření 2D* [mm] 5 metrů od kamery  ± 0,16
10 metrů od kamery  ± 0,21
20 metrů od kamery  ± 0,43

Přesnost rovnoběžnosti (mezi dvěma rovinami o rozměrech 1000 mm)

0,0033°
Přesnost rovinnosti (pro rovinu velikosti 2x2m2[mm] ± 0,06

*pro libovolnou vzdálenost dvou bodů v pracovním prostoru o rozměru L(m)
