Výhody přístroje

  • Automatizovaný 3D skener
  • Přesné skenování drobných předmětů
  • Rychlé a přesné skenování

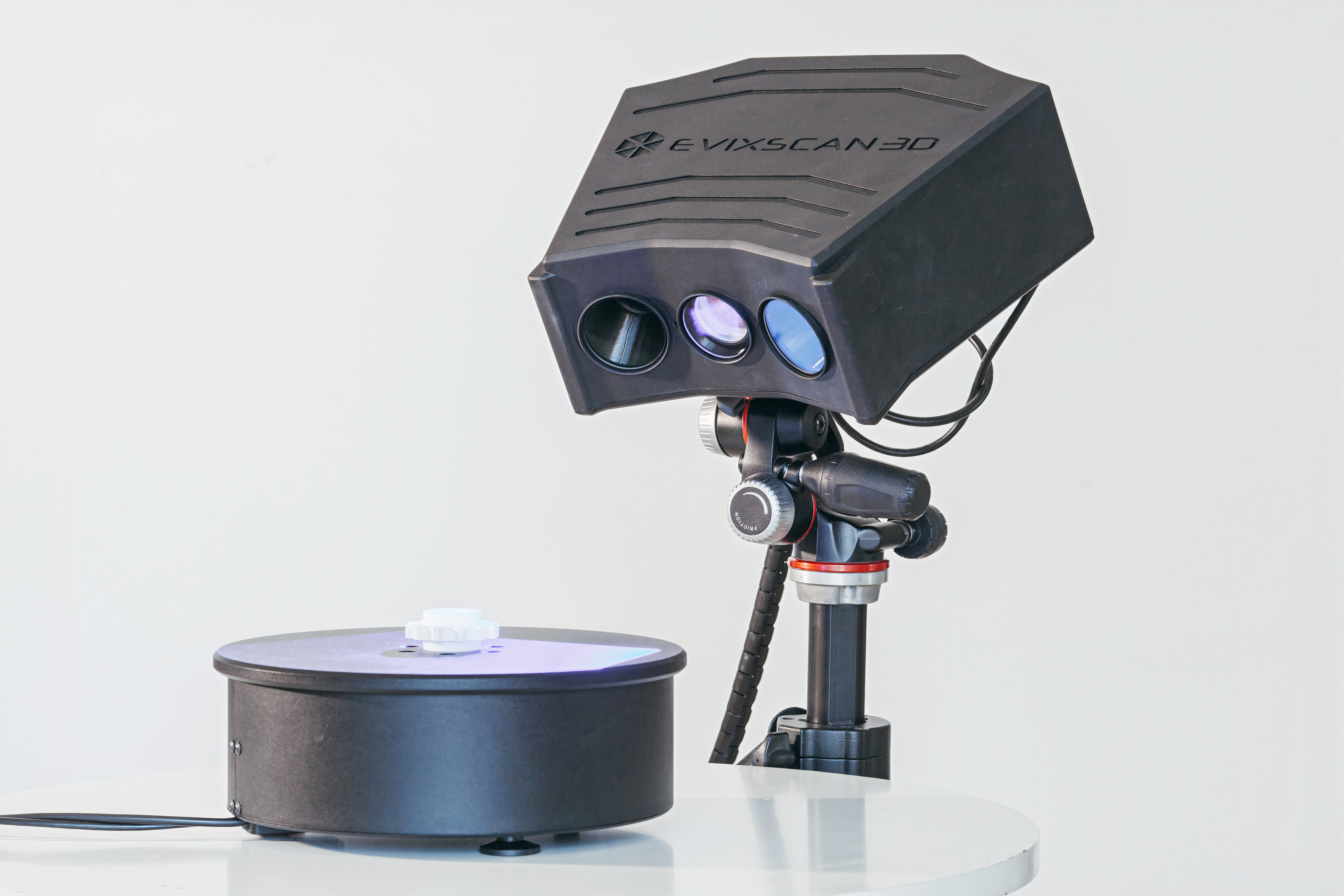

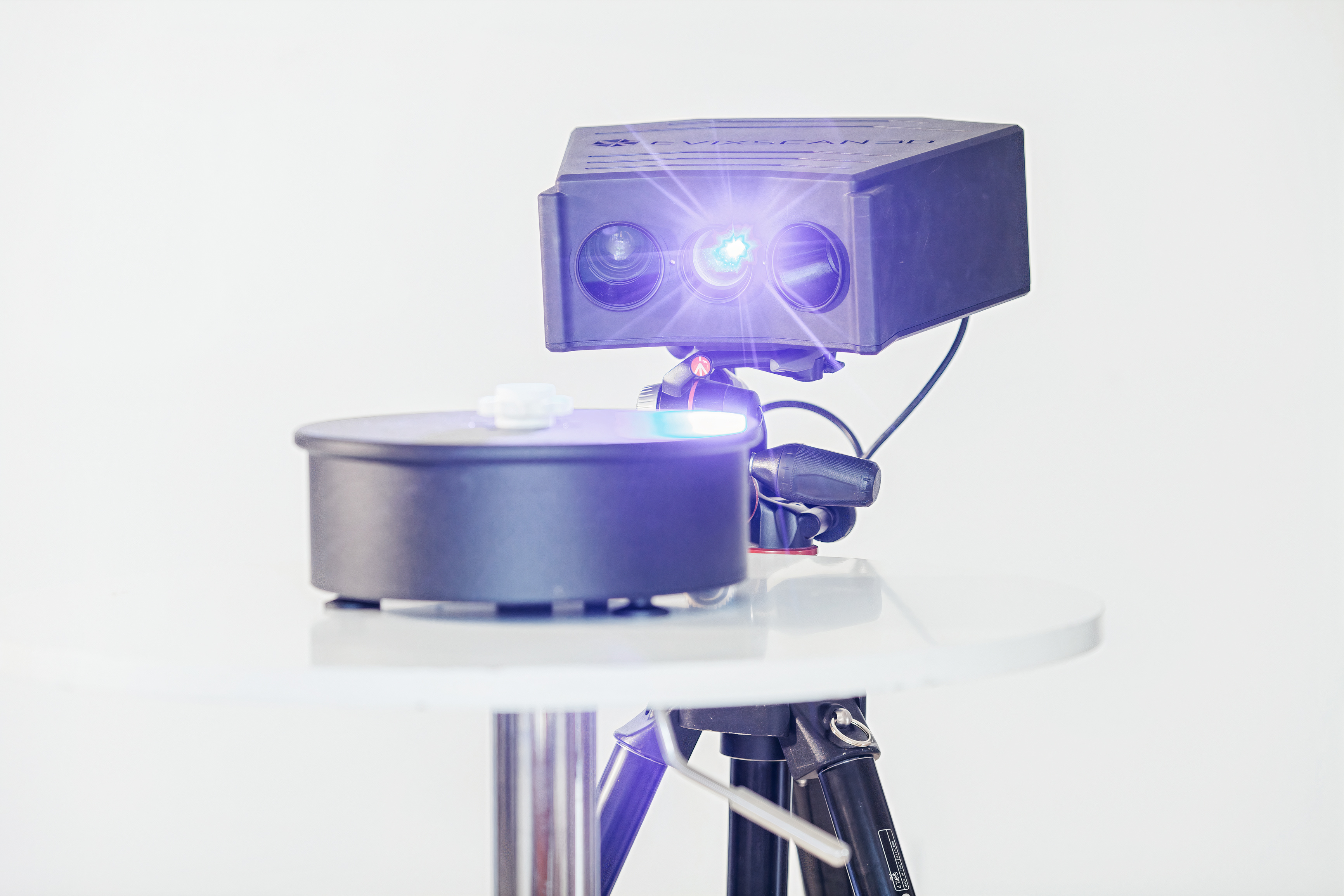

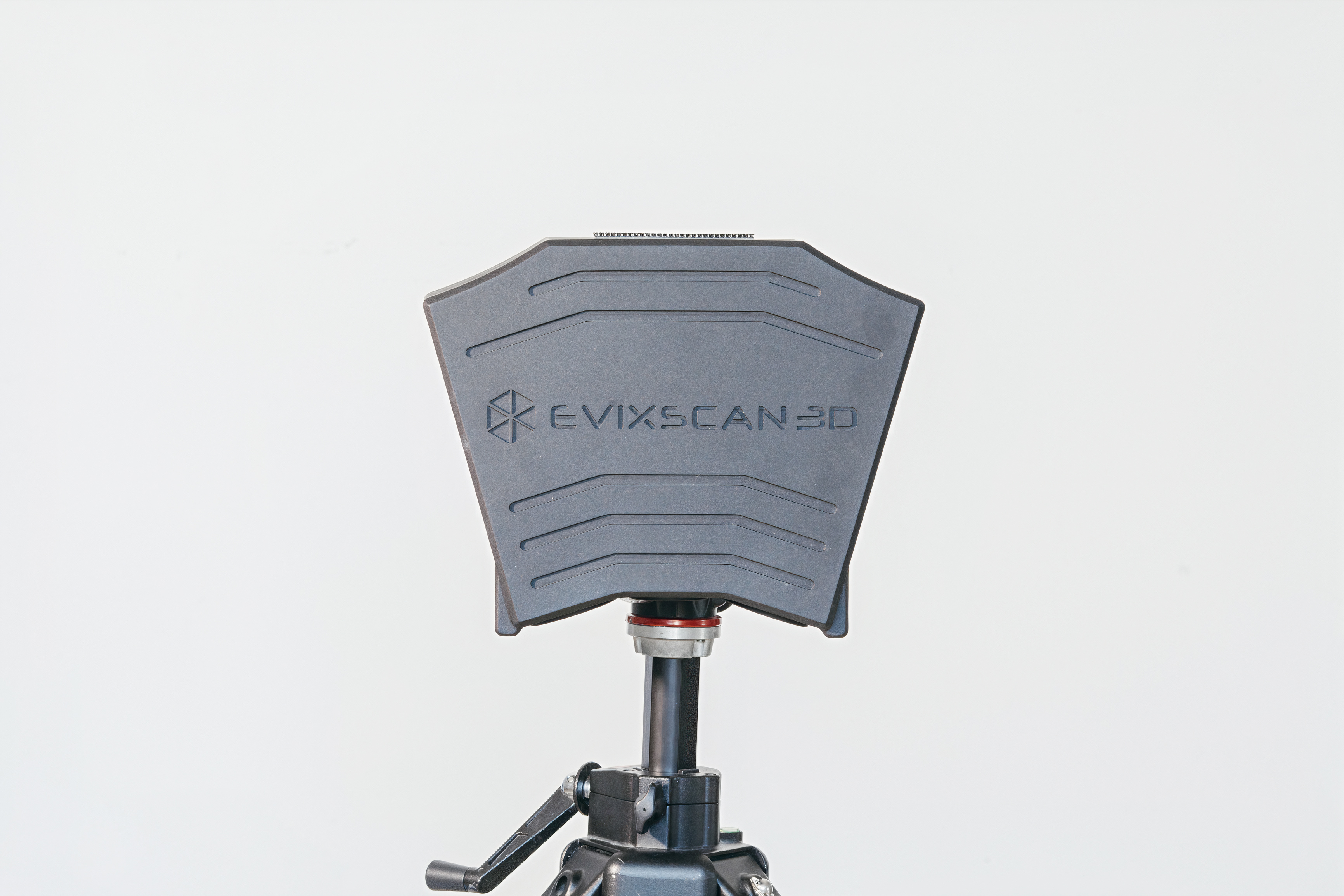

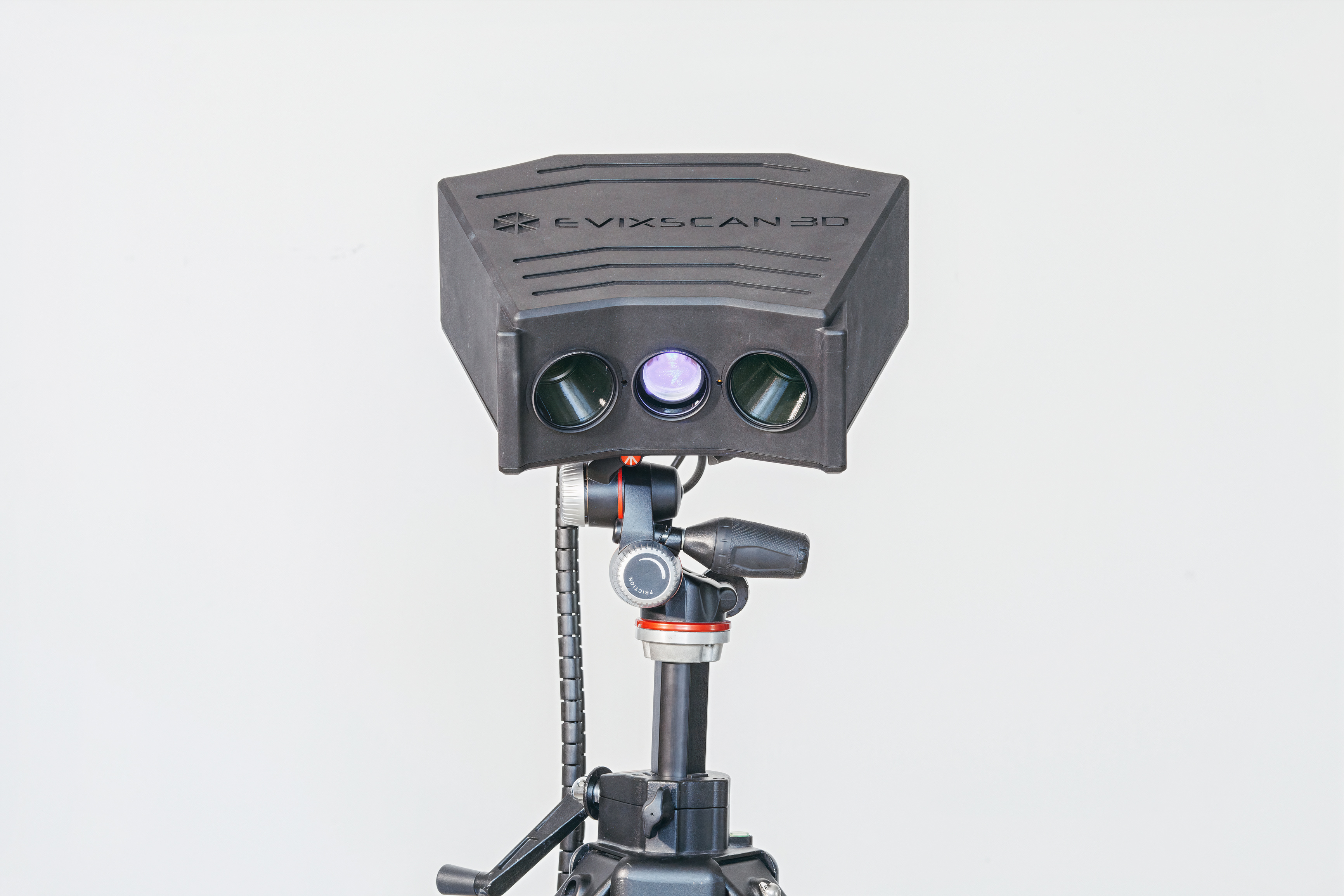

  • Pracuje na stativu nebo na stojanu s automatickým stolkem

Popis

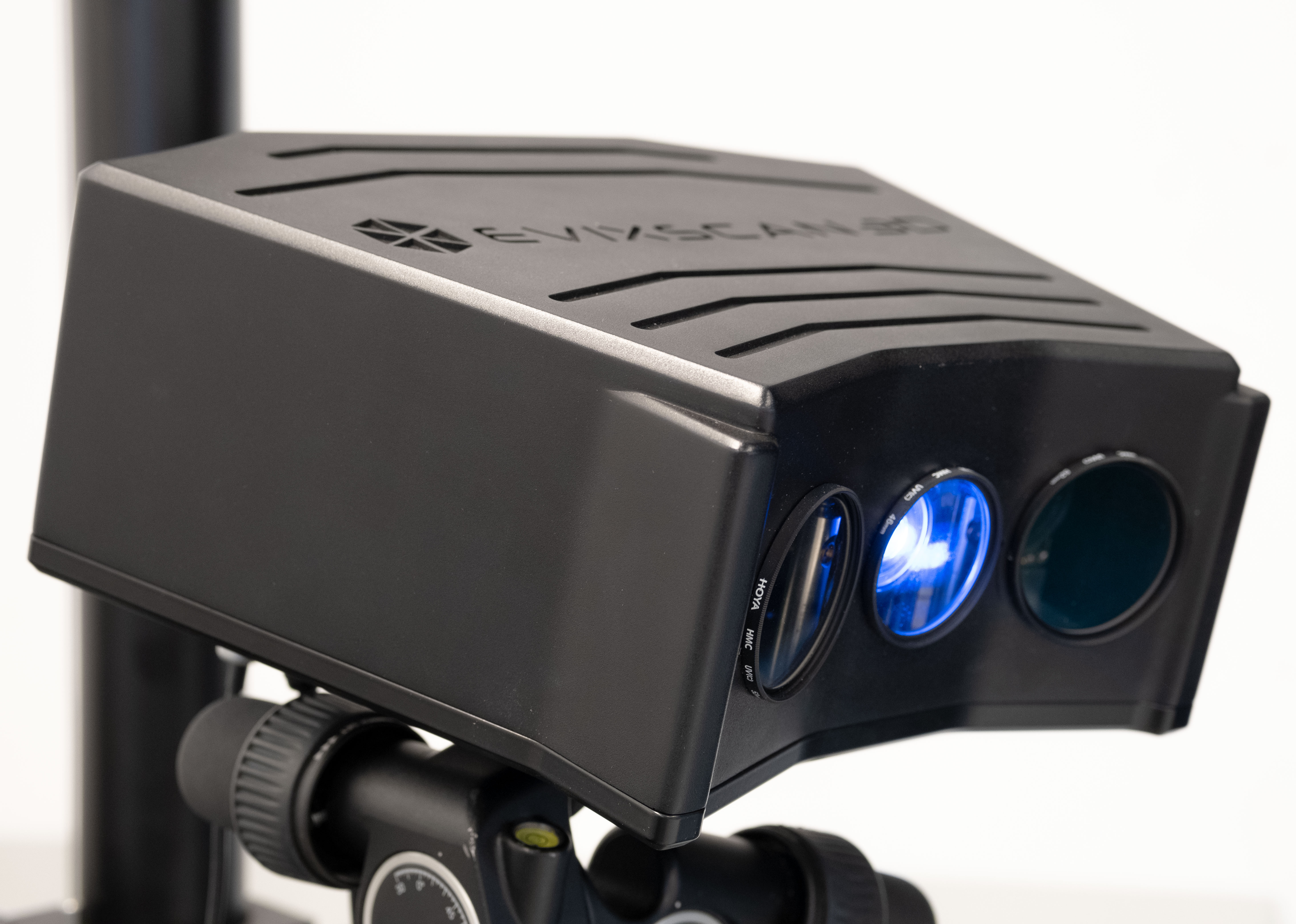

3D skener eviXscan FinePrecision je nezbytným měřicím nástrojem pro sektor přesné mechaniky. Je obzvláště přínosný při výrobě lopatek turbín, mikroelektrických obvodů a malých vstřikovacích dílů, a také při výrobě přesně zpracovaných součástí.

Díky své přesnosti je neocenitelný v lékařství při skenování implantátů a protéz a používá se také v hodinářském a šperkařském průmyslu k zachycení složitých detailů.


Aplikace systému

  • Kontrola kvality

Porovnání naskenovaných dat s nominálním 3D modelem.

  • Tvarová analýza

Rozpoznávání a řešení strukturálních a funkčních defektů naskenovaného objektu.

  • Reverzní inženýrsví

Převedení naskenovaných obecných ploch do parametrického 3D modelu.

  • Tvorba prototypů

Rychlé vytváření modelu z naskenovaných dat.


Technická specifikace

FinePrecision
Rozsah měření [mm] 120x60
Skenovací hloubka [mm] 45
Přesnost [mm] 0,007
Rozpětí bodů [mm] 0,028
Snímací vzdálenost [mm]  186
Hmotnost [kg] 5,05
Princip skenování optická triangulace
Rozměry [mm] 294x230x105

*Přesnost závisí na povrchu dílu a podmínkách prostředí.

×
