WideRange

WideRange

Výhody přístroje

  • Automatizovaný 3D skener
  • Varianta pro velké objekty
  • Univerzální použití
  • Možnost připevnit na robota pro automatické měření
  • Možnost automatického stolku
  • Rychlá instalace a měření

Popis

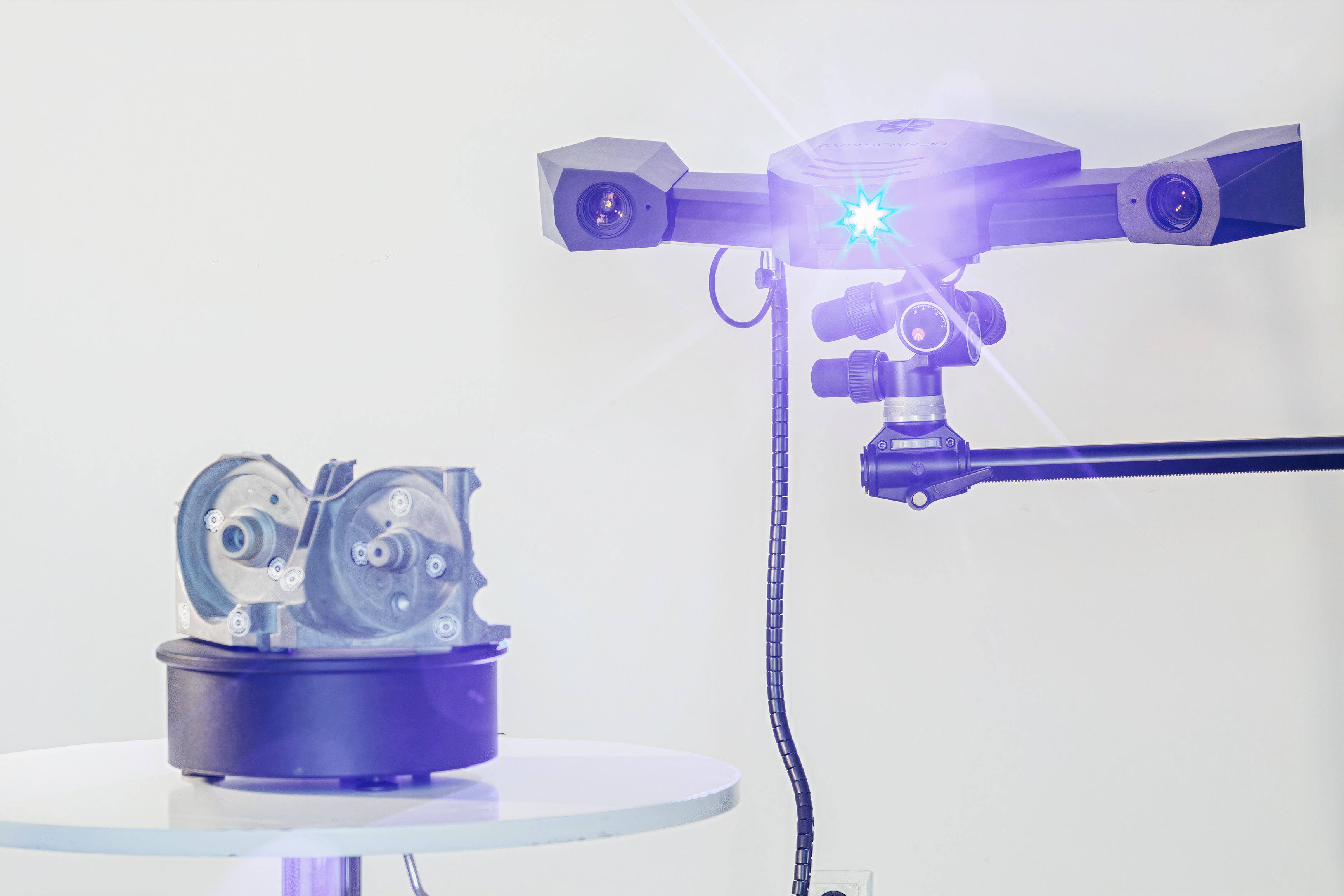

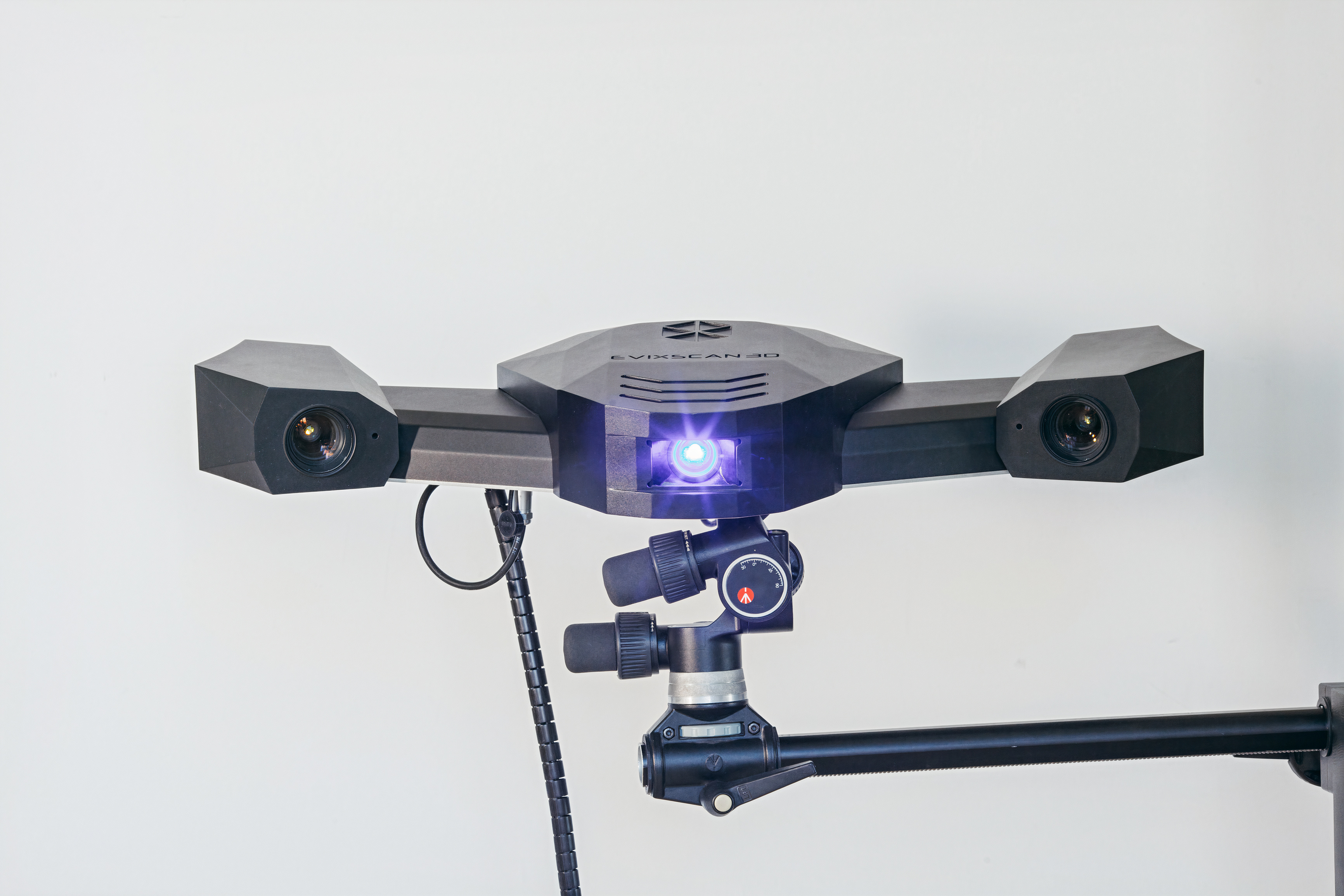

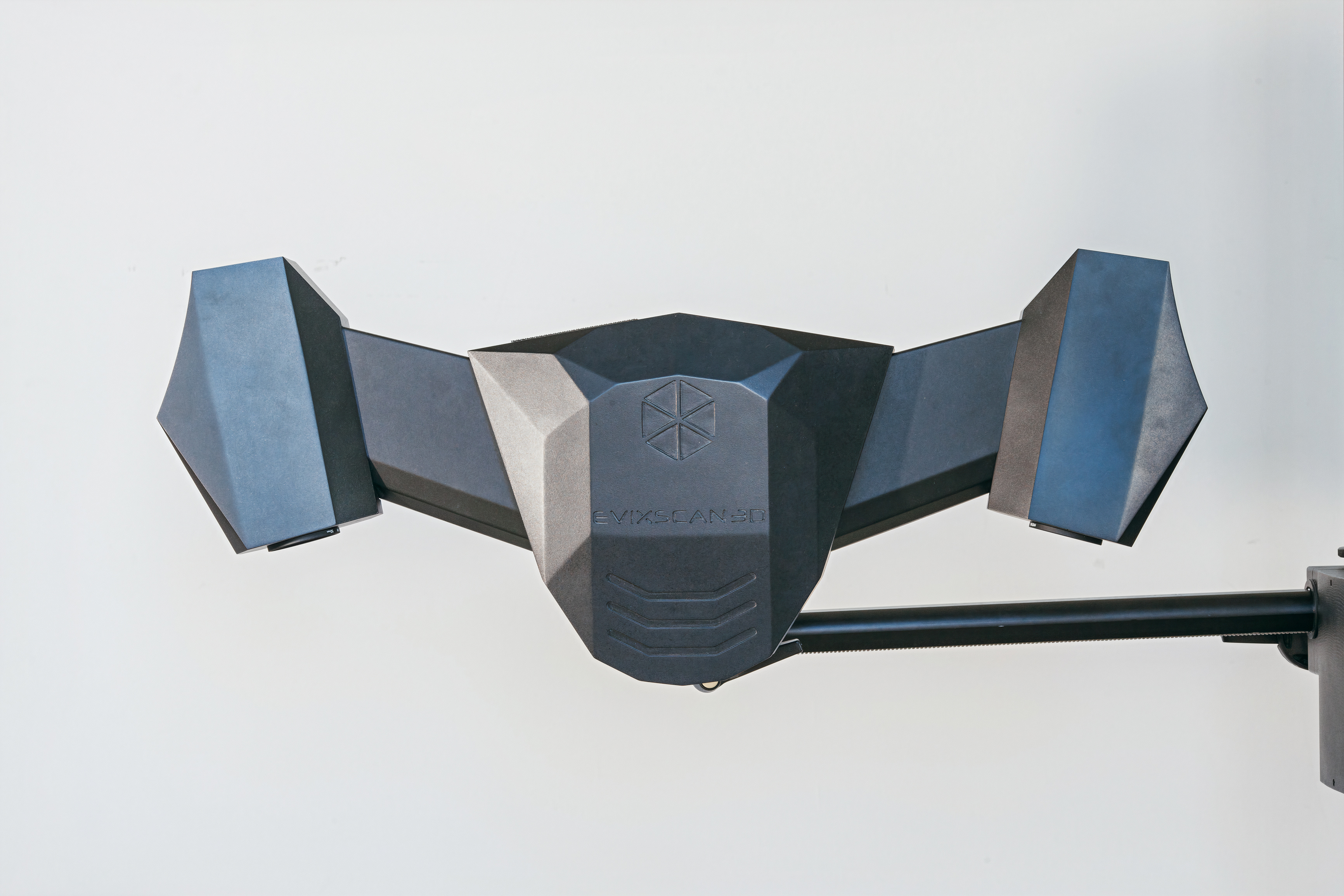

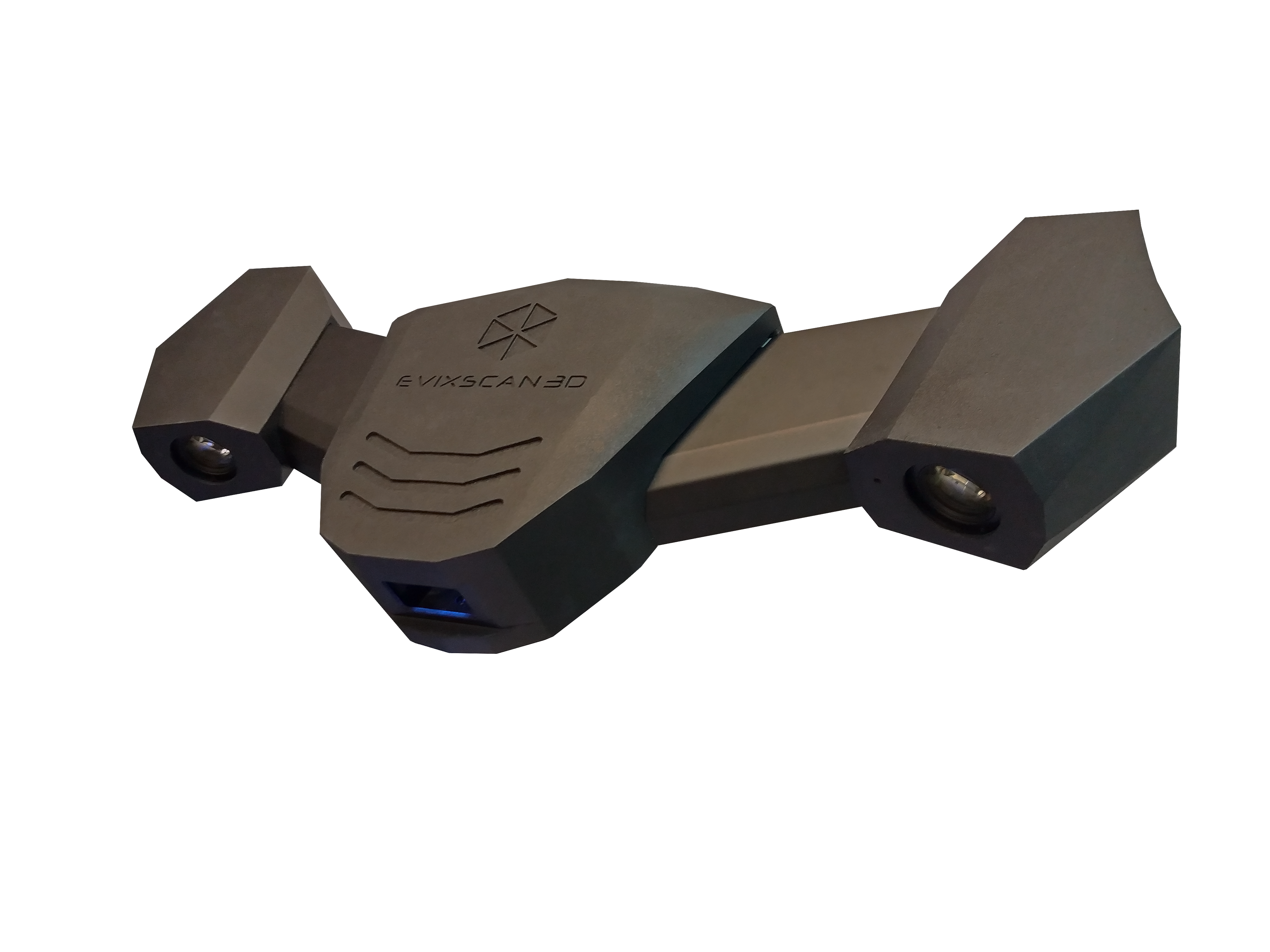

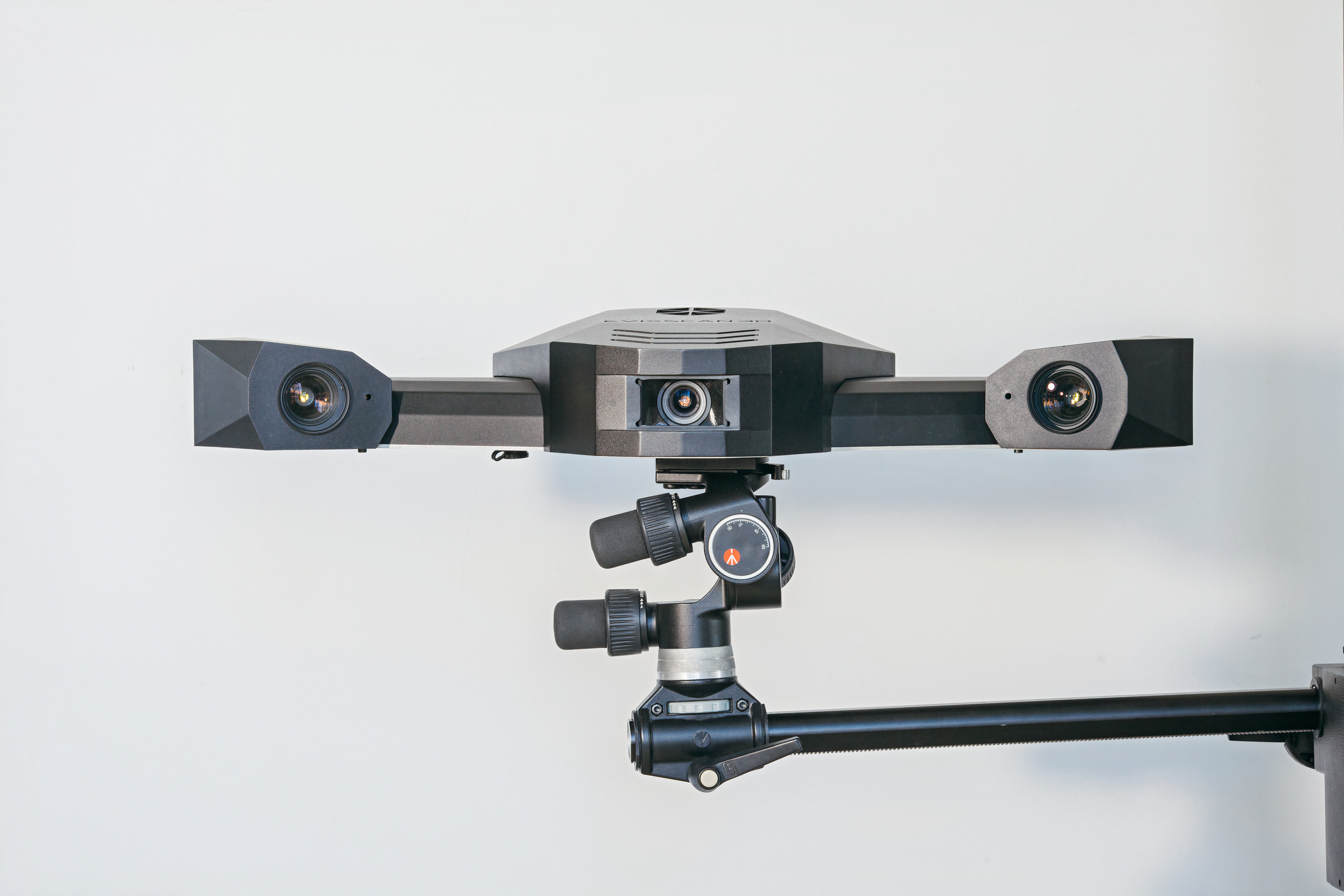

EviXscan 3D WideRange je pokročilé skenovací zařízení, které je určeno pro přesnou kontrolu kvality velkých objektů s rozměry od 100 mm do 1200 mm.

Tento skener vyniká schopností rychle provádět komplexní a vysoce přesné kontroly a bez problémů se integruje do různých průmyslových prostředí.


Aplikace systému

  • Kontrola kvality

Porovnání naskenovaných dat s nominálním 3D modelem.

  • Tvarová analýza

Rozpoznávání a řešení strukturálních a funkčních defektů naskenovaného objektu.

  • Reverzní inženýrsví

Převedení naskenovaných obecných ploch do parametrického 3D modelu.

  • Tvorba prototypů

Rychlé vytváření modelu z naskenovaných dat.


Technická specifikace

WideRange
Rozsah měření [mm] 575x290
Skenovací hloubka [mm] 240
Přesnost [mm] 0,030
Rozpětí bodů [mm] 0,136
Snímací vzdálenost [mm]  740
Hmotnost [kg] 8,5
Princip skenování optická triangulace
Rozměry [mm] 490x340x100

*Přesnost závisí na povrchu dílu a podmínkách prostředí.

×
