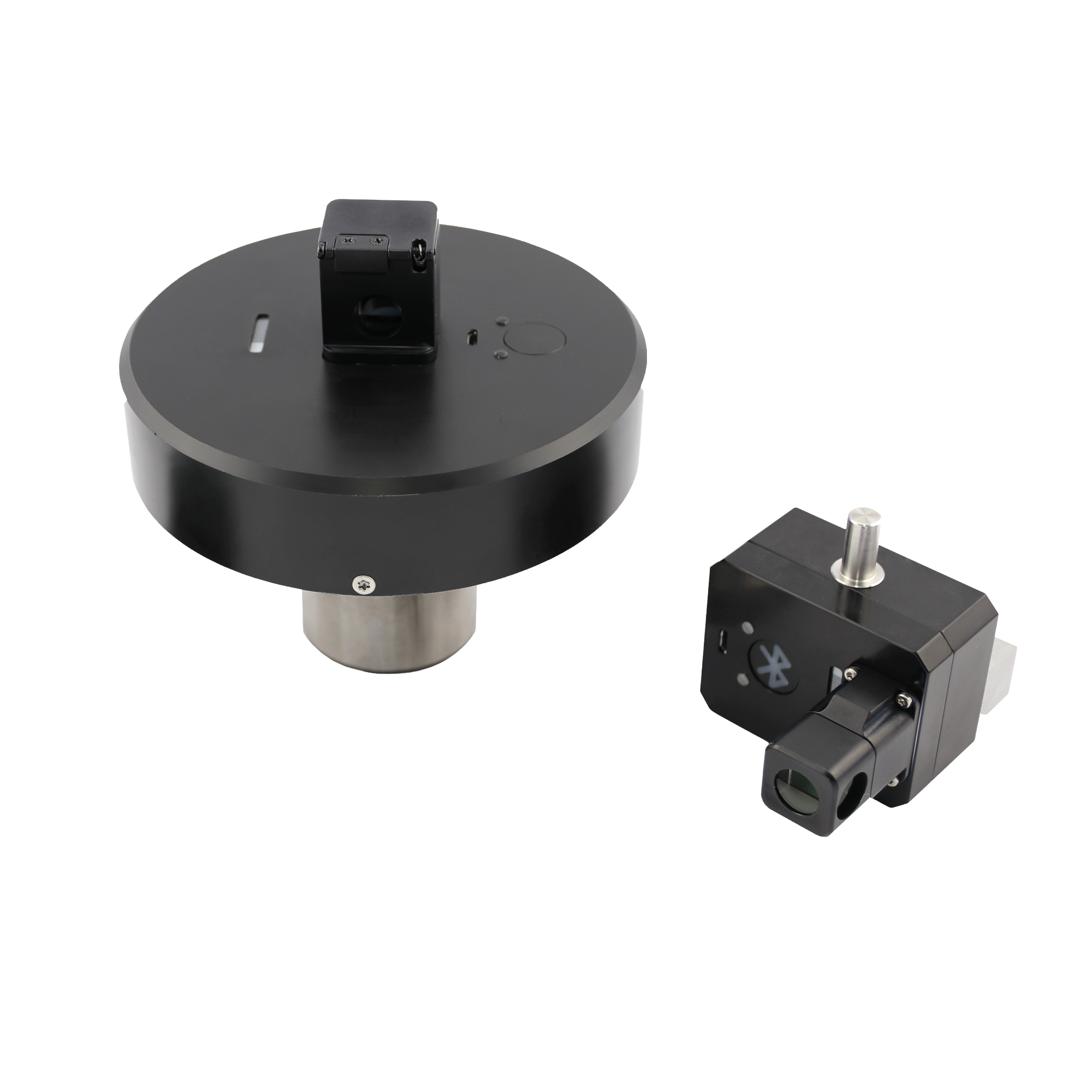

LMS-5 (Pro soustruhy)

LMS-5 (Pro soustruhy)

Výhody přístroje

  • Rychlá kontrola charakteristik soustruhu
  • Jednoduchá instalace a ustavení
  • Jednoduchý a intuitivní software
  • Přesné měření i při vysokách posuvových rychlostech
  • Vysoká přesnost měření (< 5 µm)
  • Ustavení a instalace je hotová v řádu jednotek minut

Popis

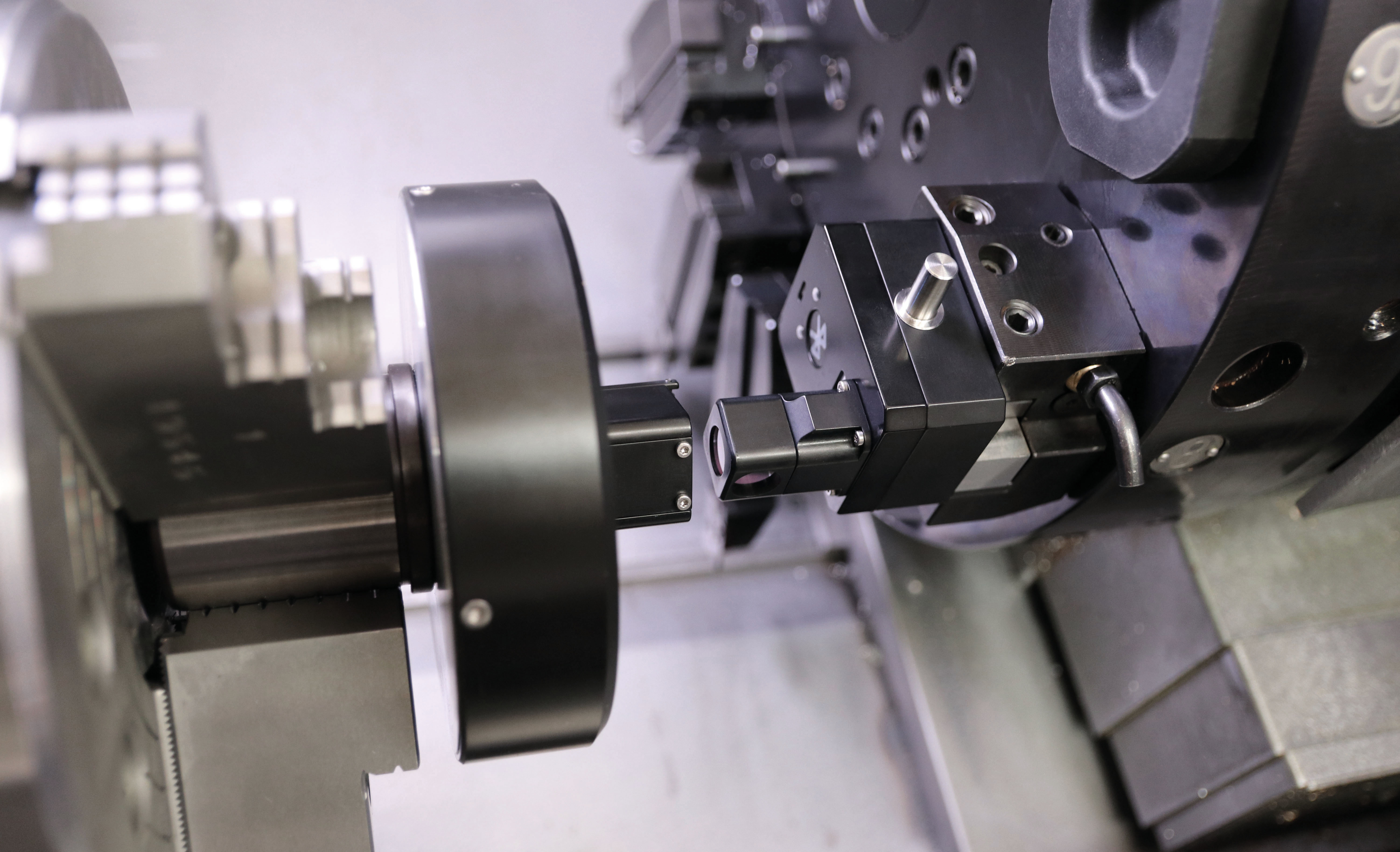

LMS-5 je zařízení pro měření charakteristik na soustruhu. Je založen na principu detekce polohy laserového paprsku. Měřicí systém LMS-5 je vyvinut pro různé typy měření, od měření axiálního posunutí a pozice osy až po měření kolmosti. Systém je velmi jednoduchý, a tak může být ovládán i méně zkušenou obsluhou. Využívá intuitivní, ale zároveň vysoce funkční software. Výsledky jsou zobrazeny na počítači a zároveň na detektoru a mohou být použity pro kalibraci nebo pouze rychlou kontrolu.

K systému je možnost dokoupit základnu, která umožňuje měření kolmosti na CNC obráběcích strojích.

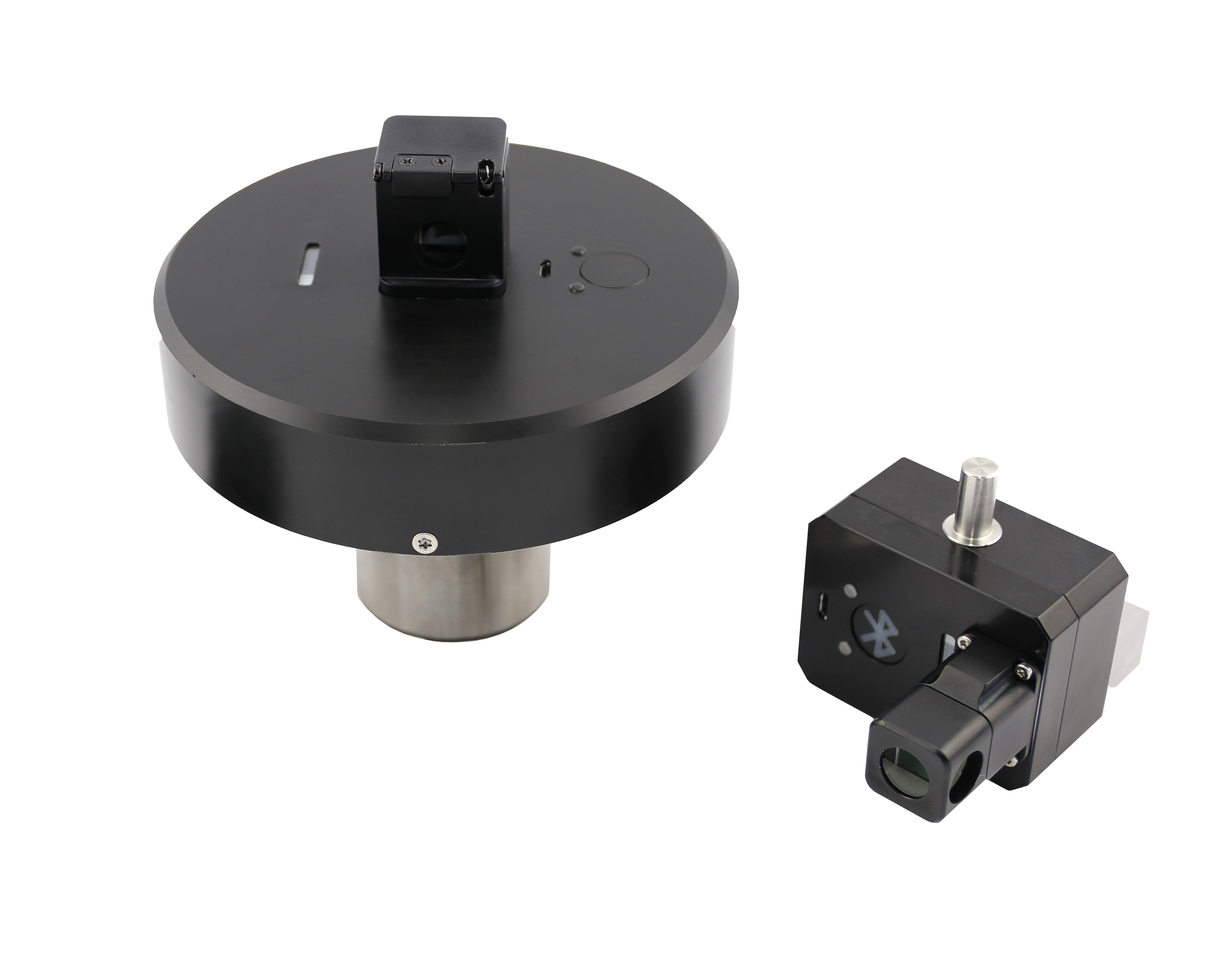

Komponenty systému

  • Laserová hlava LMS-5L
  • Detektor laseru LMS-5D
  • Základna pro laserovou hlavu (pouze pro měření na CNC obráběcích strojích)


Aplikace systému

  • Pozice rotační osy vřetene vůči nástroji
  • Měření přímosti dráhy nástroje vůči ose vřetena v kolmém a rovnoběžném směru
  • Kolmost dráhy nástroje
  • Měření házení vřetena
  • Pozice koníka vůči ose vřetena
  • Měření přímosti pohybu koníku

Technická specifikace

Specifikace
Přesnost < 5 µm
Měřený rozsah ± 2 mm
Rozměry laserové hlavy 130 mm x 115 mm
Rozsah pracovních teplot 0-40 °C
Doba provozu nabíjecích baterií > 12 hodin
