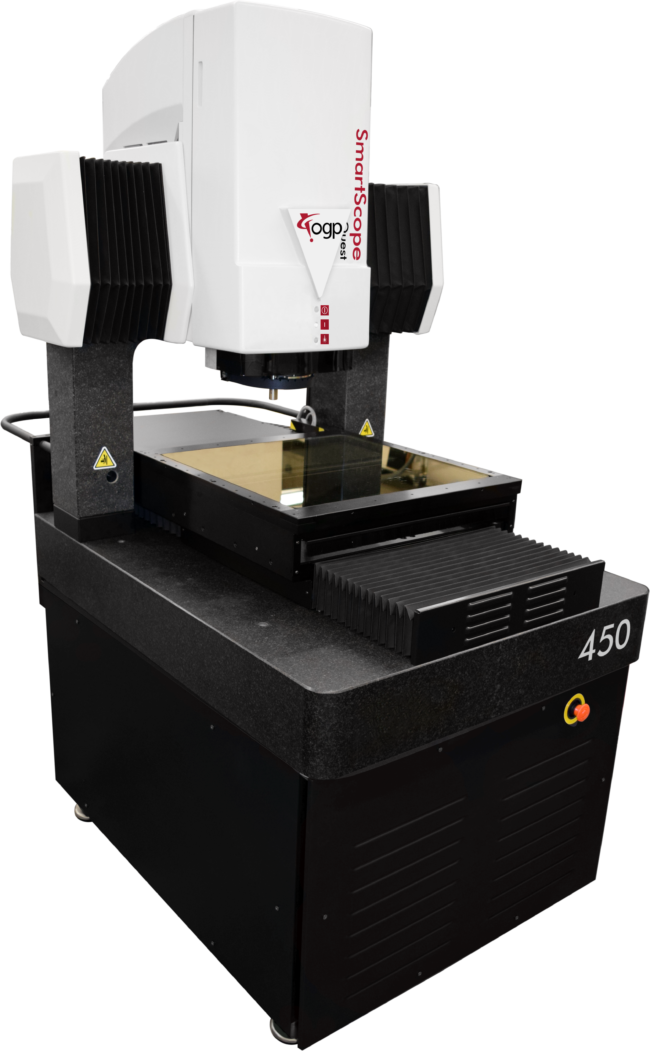

SmartScope VANTAGE

SmartScope VANTAGE

Výhody přístroje

  • Multisenzorový 3D měřicí přístroj
  • Univerzální pro měření všech typů součástí
  • Vyšší přesnost než přístroj FLASH & CNC
  • Software umožňuje práci s 3D modelem
  • Vybavitelné dotykovou, skenovací a laserovou sondou
  • Volitelně s naklápěcí hlavou PH10 (+ SP25)

Popis

Přístroje Vantage posouvají automatické měření na vyšší úroveň. Jsou navržené od základu tak, aby dosahovaly co nejvyšší přesnosti, a to díky nejnovějším patentovaným inovacím v oblasti měření. Patentovaný zoom TeleStar® 10:1 je plně telecentrický a kompenzovaný v celém rozsahu. Přístroje Vantage poskytují bohatý měřicí rozsah od 300x150x200 mm až po 790x815x400 mm. Přístroje jsou vybaveny spodním, osovým a programovatelným prstencovým osvětlením pro zachycení různých typů povrchů.
Přístroje Vantage poskytuje rychlé a přesné měření a hodí se pro umístění kdekoliv ve výrobním procesu.


Technická specifikace

SMARTSCOPE VANTAGE 250 300 450 650 800
Měřicí rozsah XY [mm] 300 x 150 300 x 300 450 x 450 610 x 660  790 x 815
Měřicí rozsah Z [mm] 200 250 250 400  300
Přesnost XY[µm] 1,8+4L/1000 1,5+5L/1000 1,5+4L/1000 1,5+4L/1000 1,5+4L/1000
Přesnost Z (optické měření) [µm] 2,5+5L/1000 2,5+5L/1000 2,5+5L/1000 2,5+5L/1000 2,5+5L/1000
Hmotnost [kg] 165 160 1380 4750 2575
Nosnost [kg] 25 30 75 100 75
Volitelné dotykové senzory  TP20/200, SP25, FP
Volitelné laserové senzory  TTL, DRS, Rainbow, Telestar

*L je měřená délka v milimetrech. Přesnost závisí na volbě použitého senzoru a podmínkách prostředí.


Software

Zone 3

Pokročilý ovládací a vyhodnocovací software pro práci s měřicími přístroji OGP. Software s moderním vzhledem a širokou škálou implementovaných funkcí, včetně práce s 3D CAD modelem.

  • Ovládání všech typů senzorů v jednom softwaru
  • Automatické generování snímací trajektorie pro zjednodušené vytváření měřicího programu
  • Optimalizace běhu programu podle polohy na stroji, snímacího senzoru, použitého zvětšení
  • Vyhodnocení podle ISO nebo ASME
  • Vyhodnocení pokročilých elementů – závit, ozubení, drsnost
  • Pokročilá práce s proměnnými
  • Podporuje všechny běžné formáty CAD modelů

Express – obsahuje všechny charakteristiky, běžně používané snímací nástroje, základní geometrické
tolerance, podporu 2D modelu

Prime – navíc proti Express obsahuje pokročilé snímací nástroje, pokročilé geometrické tolerance,
podmínky a cykly, práci s 3D modelem, uživatelskou úpravu hlavičky protokolu

Pro – navíc proti Prime obsahuje vyhodnocení závitu a ozubení, podporu PMI, poloautomatickou
tvorbu programů s použitím 3D modelu

Offline – varianta pro tvorbu programů bez měřicího stroje. Obsahuje všechny funkce verze Pro


Video

×

Stáhnout produktový list
