FUSION

FUSION

Výhody přístroje

  • Multisenzorový 3D měřicí stroj s velkým zorným polem
  • Všechny senzory procházejí středem zorného pole
  • Automatické rozpoznání tvarů a rozměrů
  • Okamžitá výměna senzorů
  • Výklopný systém se sondou SP25 v ose kamery
  • Software umožňuje práci s 3D modelem

Popis

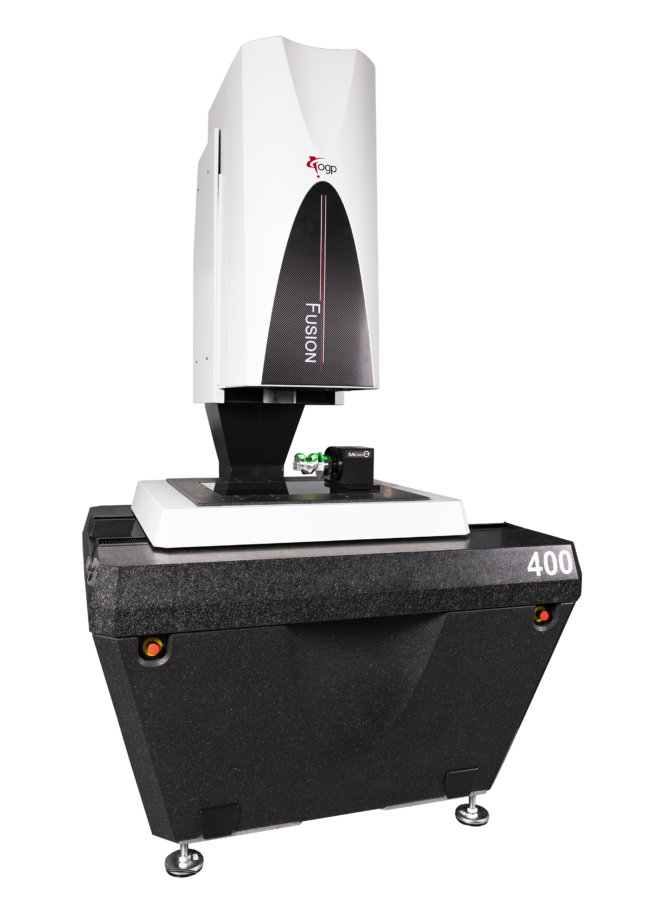

Fusion je multisenzorový 3D měřicí přístroj vhodný pro širokou škálu měření. Hlavním senzorem je telecentrická optika s velkým zorným polem 100 mm a hloubkou ostrosti 75 mm. Optiku je možné kombinovat s laserovým senzorem a dotykovou skenovací sondou a vytvořit tak špičkový a vysoce produktivní metrologický přístroj. K přesnému měření stroj využívá pohyblivý odměřovací stolek, který pracuje ve velkých posuvových rychlostech.

Optika přístroje je nelineárně kalibrovaná, což umožňuje měřit s velkým zorným polem stejně přesně jako u běžných přístrojů s malým zorným polem. Kromě optiky s velkým zorným polem 100 mm Fusion má k dispozici ještě optiku s menším zorným polem 20 mm, která je výhodná při měření malých objektů a pro určení výšky Z. K přepínání mezi rozdílným optickým zvětšením dochází okamžitě. Pro měření součástí jsou přístroje vybaveny spodním profilovýmosovým a programovatelným prstencovým osvětlením rozděleným na 8 sektorů pro zachycení různých typů povrchů.

Přístroj lze volitelně dovybavit o interferometrický laser TTL TeleStar® Plus, dotykovou sondou TP20/TP200, kontinuální skenovací sondou SP25MRainbow sondou využívající bílé světlo s přesností měření až 0,02 µm. Všechny senzory procházejí středem zorného pole a nezmenšuje se tak pracovní rozsah stroje. Pro měření rotačních součástí nebo součástí, kde je potřeba měřit z více stran je možné dovybavit o rotační osu. Rotační osy se dodávají v různých konfiguracích a přesnostech.

Přístroj používá pokročilý software ZONE3, který dokáže automatické vyhledání tvarů a umí okamžitě zpracovat a identifikovat všechny geometrické elementy a rozměry bez předem připraveného měřicího programu. Funkce automatického rozpoznání součásti – AutoID – spustí uložený program pro součást nebo více součástí umístěných kdekoli na měřicí ploše a součásti změří bez dalšího zásahu obsluhy.



Aplikace systému

  • Strojírenství - Měření obráběných dílů, odlitků, svařenců, výlisků různých rozměrů a tvarů.
  • Automobilový průmysl - V automobilovém průmyslu je vyžadováno rychle a přesné měření. OGP stroje zaručují spolehlivé měření i v podmínkách výrobního prostředí.
  • Výroba plastů - Měření plastových dílů je velkou výzvou, nabývají různých tvarů, barev a struktur. OGP přístroje nabízejí jejich efektivní měření a to i složitých tvarů.
  • Energetika - Měření součásti jako jsou solární panely vyžaduje extrémně přesné měřicí přístroje.

Letecký a kosmický průmysl, chemický průmysl, inovace a vývoj...


Technická specifikace

Fusion 400 600
Měřicí rozsah XY LFOV [mm] 400 x 300 590 x 550
Měřicí rozsah XY HFOV (pojezd stroje) [mm] 350 x 250 540 x 500
Měřicí rozsah Z [mm] 250 300
Přesnost XY [µm] 1,8+4L/1000 1,8+4L/1000
Přesnost Z (optické měření) [µm] 3,5+4L/1000 3,5+4L/1000
Přesnost Z (dotyk, laser) [µm] 3,5+4L/1000 2,0+5L/1000
Rozlišení snímačů [µm] 0,1 (0,05) 0,1 (0,05)
Úhlopříčka zorného pole [mm] 100 + 20 100 + 20
Šířka x hloubka včetně přejezdu [mm] 1280 x 1435 1370 x 2490
Výška [mm] 2400 2380
Hmotnost (orientační) [kg] 2100 4910
Nosnost [kg] 30 100
Volitelné dotykové senzory TP20/200, SP25, FP
Volitelné laserové senzory Rainbow, Telestar TTL

*L je měřená délka v milimetrech. Přesnost závisí na volbě použitého senzoru a podmínkách prostředí.


Software

ZONE3

Pokročilý ovládací a vyhodnocovací software pro práci s měřicími přístroji OGP. Software s moderním vzhledem a širokou škálou implementovaných funkcí, včetně práce s 3D CAD modelem a možností operátorského prostředí.

  • Ovládání všech typů senzorů v jednom softwaru
  • Automatické generování snímací trajektorie
  • Optimalizace běhu programu podle polohy součástky na stroji
  • Vyhodnocení podle ISO nebo ASME
  • Vyhodnocení pokročilých elementů – závit, ozubení, drsnost
  • Vyhodnocování komplexních geometrických tolerancí
  • Podporuje všechny běžné formáty CAD modelů včetně pokročilého PMI



Verze:

Express – obsahuje všechny charakteristiky, běžně používané snímací nástroje, základní geometrické tolerance, podporu 2D modelu

Prime – navíc oproti Express obsahuje pokročilé snímací nástroje, pokročilé geometrické tolerance, podmínky a cykly, práci s 3D modelem, uživatelskou úpravu hlavičky protokolu, nahrazení modelu pro podobné součástky

Pro – navíc oproti Prime obsahuje vyhodnocení závitu a ozubení, podporu PMI (model zahrnující rozměrové a geometrické tolerance a další specifické údaje a je součástí Průmyslu 4.0), poloautomatickou tvorbu programů s použitím 3D modelu

Offline – varianta pro tvorbu programů bez měřicího stroje - obsahuje všechny funkce verze Pro

ZONE3 je standartně u všech přístrojů FUSION, FlexPoint, SmartScope Flash & CNCSmartScope Vantage, Smartscope SP, Smartscope ZIP, Lazer a volitelně u přístrojů SNAP.​
