SmartScope řady M

SmartScope řady M

Výhody přístroje

  • Multisenzorový 3D měřicí přístroj
  • Úspora času při měření v řádu až několik hodin denně
  • Vysoké rozlišení kamery pro přesné detaily
  • Software umožňuje práci s 3D modelem
  • Vybavitelné dotykovou, skenovací a laserovou sondou
  • Virtuální zoom, který je až 25× rychlejší než mechanický zoom

Popis

Čas jsou peníze! Měřte více dílů za kratší čas a zvyšte efektivitu výroby.

Řada SmartScope M představuje nejnovější generaci 3D multisenzorových měřicích systémů, které přinášejí průlomovou přesnost, rychlost a spolehlivost. Základem této inovativní technologie je patentovaný optický systém IntelliCentric-M, který kombinuje pevnou optiku, vestavěnou elektronickou clonu a revoluční technologii VIRTUÁLNÍHO ZOOMU s 20megapixelovou digitální kamerou. Výsledkem je bezkonkurenční kvalita obrazu, vysoké rozlišení a výrazné zrychlení měřicích procesů.

  • 20 MEGAPIXELOVÁ KAMERA: je vysoce kvalitní digitální kamera s vysokým rozlišením, která umožňuje přesnější měření a lepší kontrolu kvality
  • OPTICKÝ SYSTÉM S PEVNOU ČOČKOU: neobsahuje žádné pohyblivé části, což minimalizuje poruchovost přístroje, umožňuje delší životnost a stabilitu měření a zajišťuje, že potřeba kalibrace a servisu je výrazně nižší ve srovnání s mechanickými zoomy
  • VESTAVĚNÁ ELEKTRONICKÁ CLONA: zajišťuje rychlejší měření, s vyšší přesností a ve větší měřicí oblasti a zároveň snižuje nároky na údržbu a kalibraci
  • VIRTUÁLNÍ ZOOM: umožňuje okamžité změny zvětšení bez zdržení, přičemž je až 25× rychlejší než tradiční mechanické zoomy, má vyšší rozlišení a lepší výkon při měření ve velkém zvětšení



Aplikace systému

  • Strojírenství - Měření obráběných dílů, odlitků, svařenců, výlisků různých rozměrů a tvarů.
  • Automobilový průmysl - V automobilovém průmyslu je vyžadováno rychle a přesné měření. OGP stroje zaručují spolehlivé měření i v podmínkách výrobního prostředí.
  • Výroba plastů - Měření plastových dílů je velkou výzvou, nabývají různých tvarů, barev a struktur. OGP přístroje nabízejí jejich efektivní měření a to i složitých tvarů.
  • Energetika - Měření součásti jako jsou solární panely vyžaduje extrémně přesné měřicí přístroje.

Letecký a kosmický průmysl, chemický průmysl, inovace a vývoj...


Technická specifikace

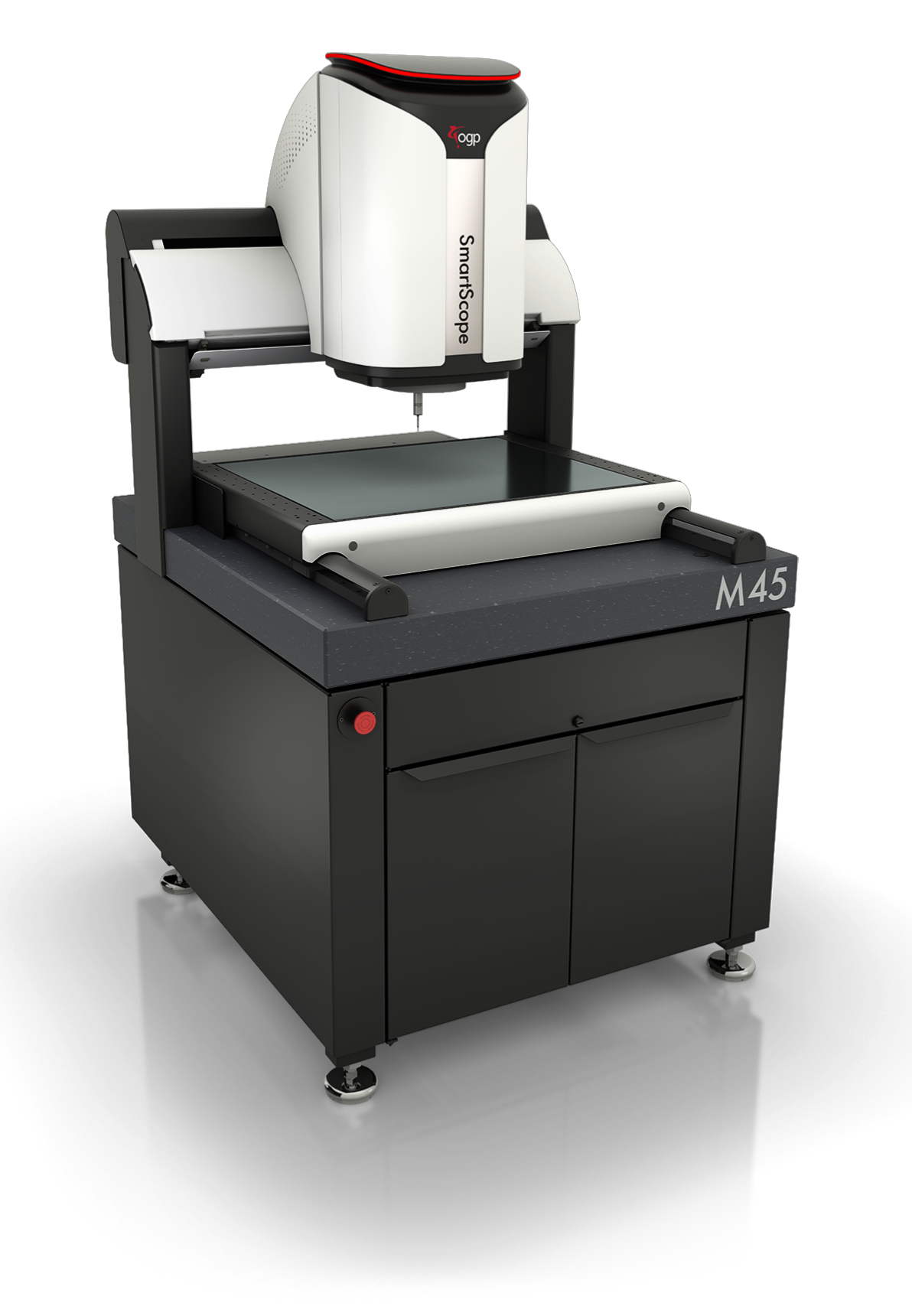

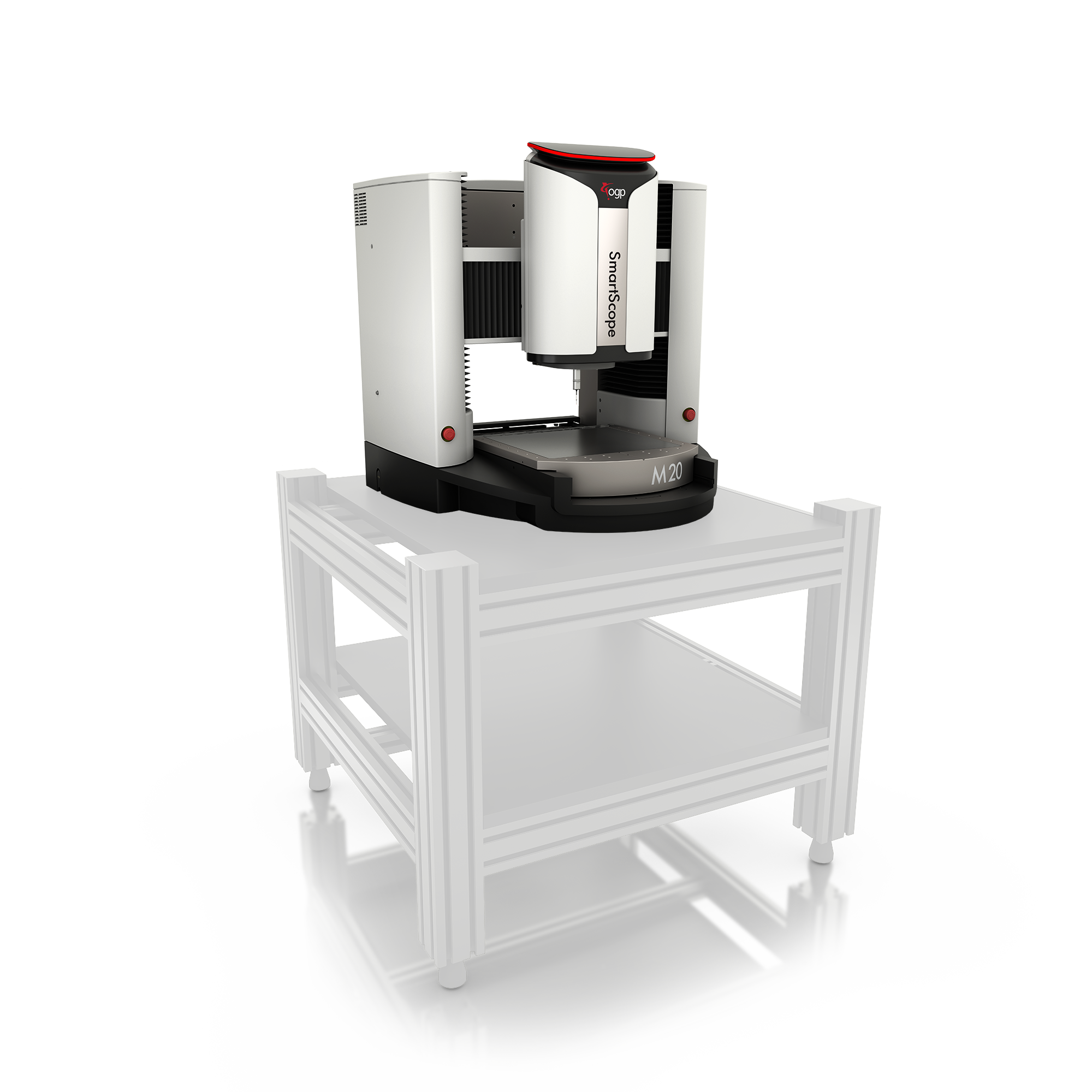

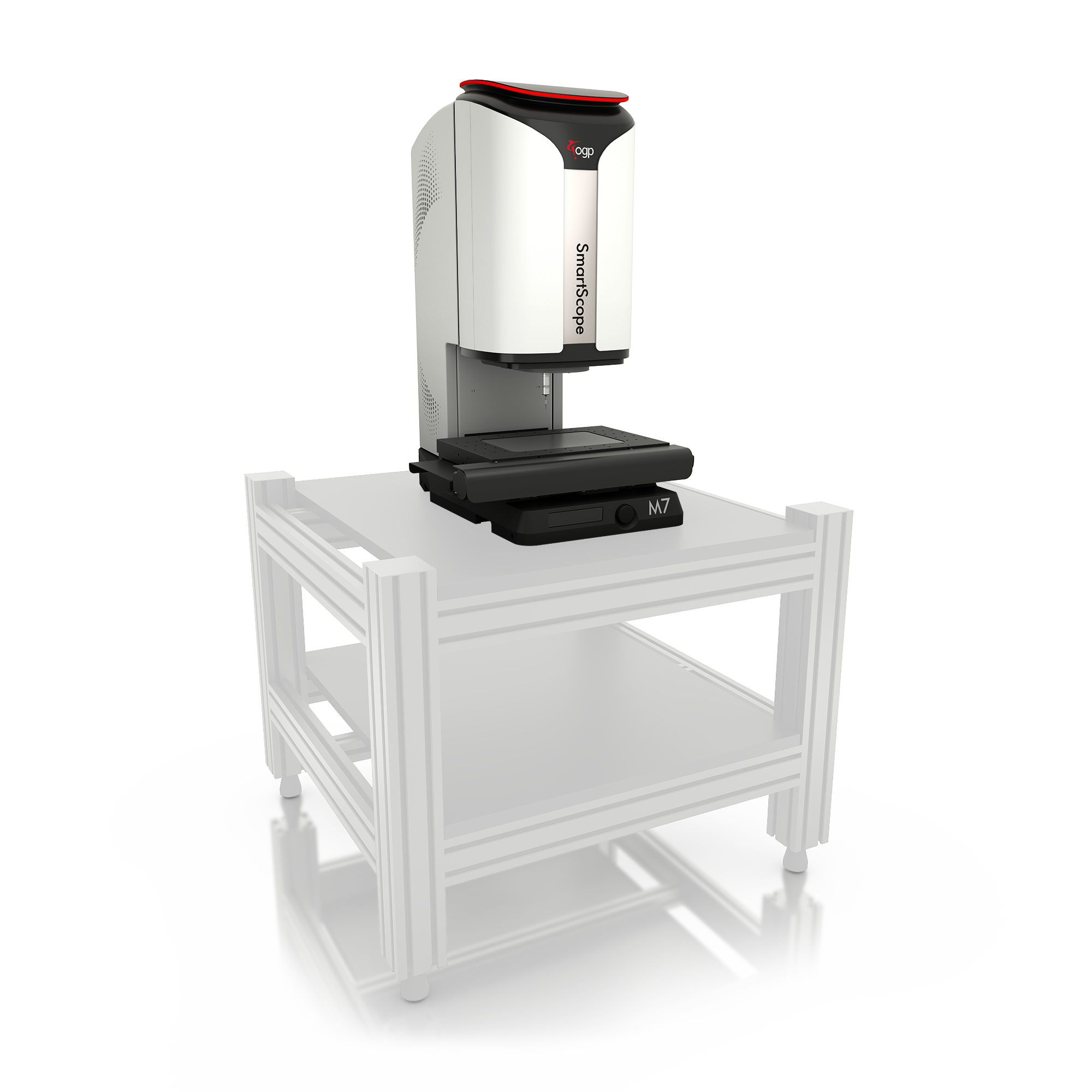

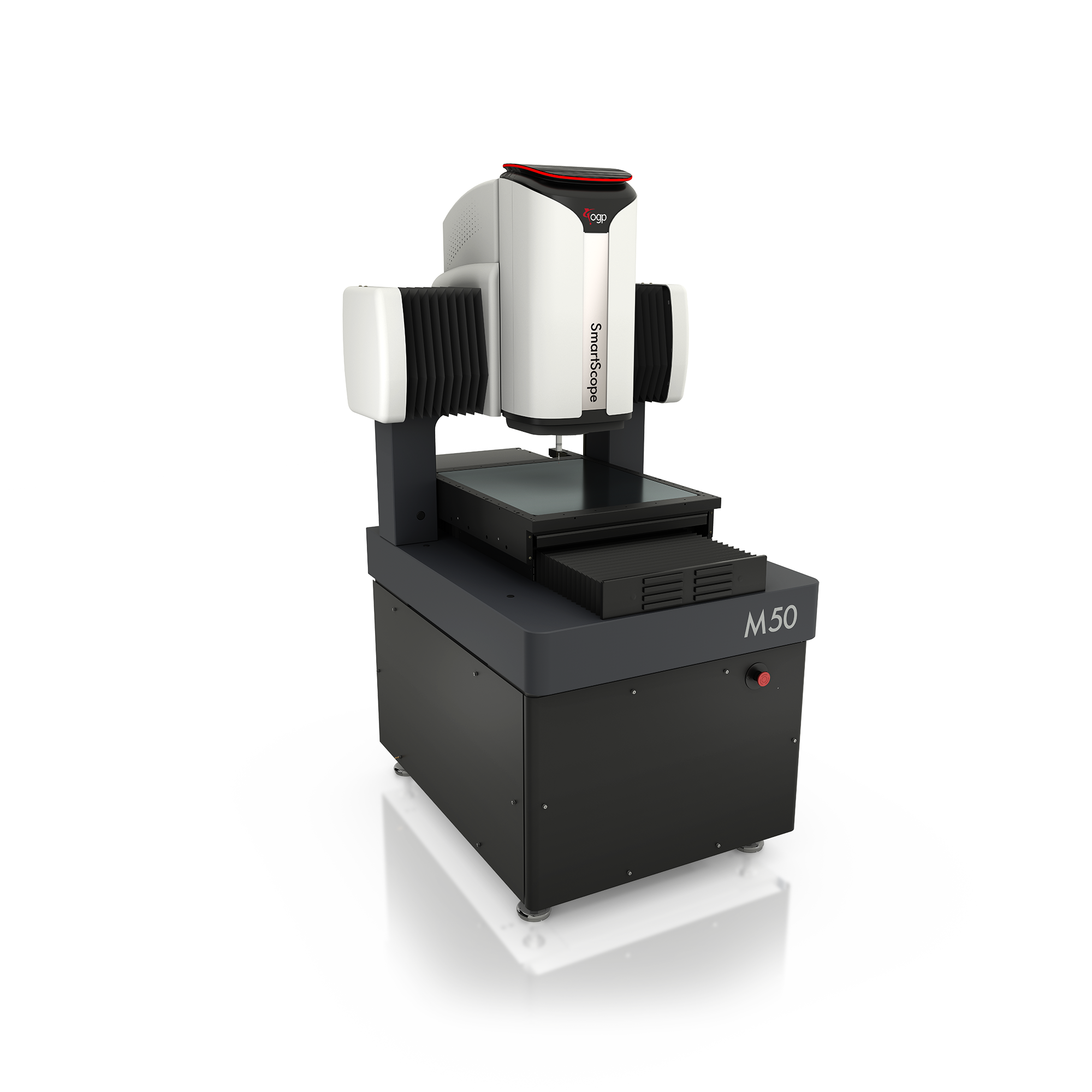

SmartScope  M7 M20 M45 M50
Měřicí rozsah XY [mm] 250 (300) x 150 300 x 300 500 x 450 (610) 450 x 600
Měřicí rozsah Z [mm] 200 250 200 (300) 200 (300, 400)
Přesnost XY [µm] 1,8+5L/1000 1,8+5L/1000 2,5+5L/1000 1,8+5L/1000
Přesnost Z (optické měření) [µm] 2,5+5L/1000  3,0+5L/1000 3,0+8L/1000 2,5+5L/1000
Rozlišení snímačů [µm] 0,1 (0,05) 0,1 (0,05) 0,1 (0,05) 0,1 (0,05)
Hmotnost (orientační) [kg] 165 160 960 1160
Nosnost [kg] 25 30 65 50
Volitelné senzory TP20/200, SP25, Feather Probe, TTL Laser, TeleStar Probe, Rainbow Probe, DRS Laser

L je měřená délka v milimetrech. Přesnost závisí na volbě použitého senzoru a podmínkách prostředí.


Software

ZONE3

Pokročilý ovládací a vyhodnocovací software pro práci s měřicími přístroji OGP. Software s moderním vzhledem a širokou škálou implementovaných funkcí, včetně práce s 3D CAD modelem a možností operátorského prostředí.

  • Ovládání všech typů senzorů v jednom softwaru
  • Automatické generování snímací trajektorie
  • Optimalizace běhu programu podle polohy součástky na stroji
  • Vyhodnocení podle ISO nebo ASME
  • Vyhodnocení pokročilých elementů – závit, ozubení, drsnost
  • Vyhodnocování komplexních geometrických tolerancí
  • Podporuje všechny běžné formáty CAD modelů včetně pokročilého PMI



Verze:

Express – obsahuje všechny charakteristiky, běžně používané snímací nástroje, základní geometrické tolerance, podporu 2D modelu

Prime – navíc oproti Express obsahuje pokročilé snímací nástroje, pokročilé geometrické tolerance, podmínky a cykly, práci s 3D modelem, uživatelskou úpravu hlavičky protokolu, nahrazení modelu pro podobné součástky

Pro – navíc oproti Prime obsahuje vyhodnocení závitu a ozubení, podporu PMI (model zahrnující rozměrové a geometrické tolerance a další specifické údaje a je součástí Průmyslu 4.0), poloautomatickou tvorbu programů s použitím 3D modelu

Offline – varianta pro tvorbu programů bez měřicího stroje - obsahuje všechny funkce verze Pro

ZONE3 je standartně u všech přístrojů FUSION, FlexPoint, SmartScope Flash & CNCSmartScope Vantage, Smartscope SP, Smartscope ZIP, Lazer a volitelně u přístrojů SNAP.​

×

Stáhnout leták
