SNAP

SNAP

Výhody přístroje

  • 2D Optický přístroj vybavený velkým zorným polem 100 mm
  • Automatické vyhledání a rozpoznání součásti
  • Kombinace velkého zorného pole a velké hloubky ostrosti dělá přístroj vysoce produktivní
  • Vhodný pro velmi rychlou dílenskou kontrolu
  • Používá intuitivní software SNAP-X
  • Automatické měření bez programu

Popis

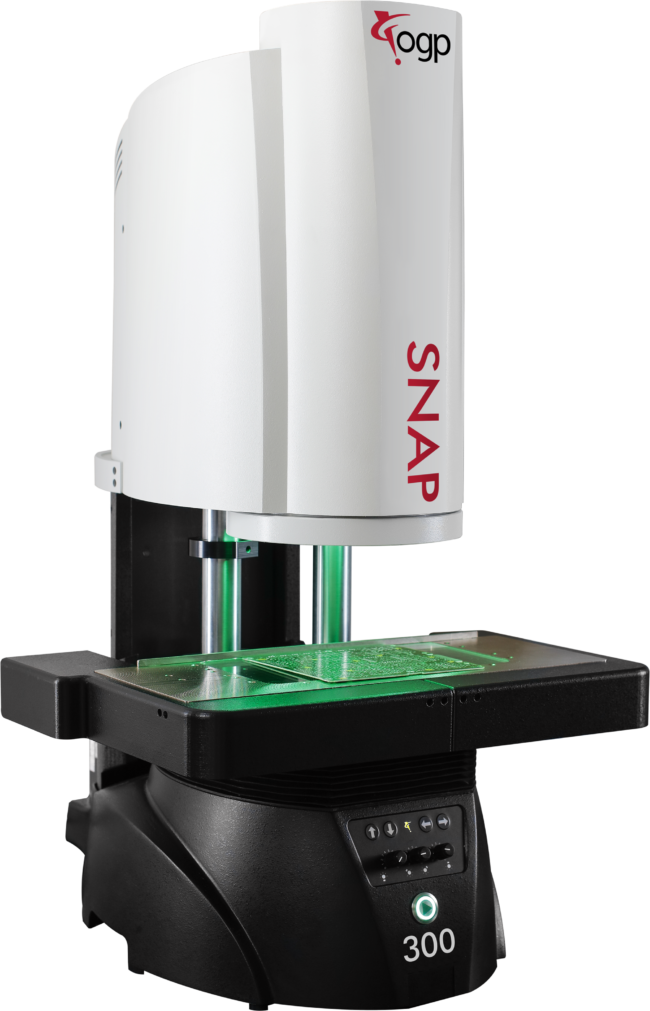

SNAP je 2D optický měřicí přístroj, navržen pro měření různorodých dílů přímo ve výrobě, v laboratořích nebo jako součást automatizované výrobní buňky. Přístroje SNAP je snadné použít, disponují funkcí automatické identifikace a odměřování součástek

Všechny modely SNAP disponují telecentrickou optikou s velkým zorným polem 100 mm a kamerou s vysokým rozlišením. Společně s velkou hloubkou ostrosti 50 mm je měření podstatně rychlejší než měření s běžným měřicím systémem. Optika přístroje je nelineárně kalibrovaná, což umožňuje měřit se velkým zorným polem stejně přesně, jako u běžných přístrojů s malým zorným polem. Kromě optiky s velkým zorným polem 100 mm má SNAP k dispozici ještě optiku s menším zorným polem, která je výhodná při měření malých objektů ve větším zvětšení. Pro ideální nasvětlení různých povrchů přístroj SNAP používá tři druhy programovatelného osvětlení – spodní, kruhové a rozdělené segmentové. Systém SNAP se nabízí ve třech různých konfiguracích tak, aby vyhověl co nejširšímu okruhu měřicích potřeb.

Software SNAP-X je intuitivní a přehledný měřicí software umožňující velký rozsah měření a vyhodnocení, včetně komplexních GD&T vyhodnocení jako je měření tvaru profilu nebo pozice.


Technická specifikace

SNAP 100 200 300 350
Velikost zorného pole LFOV [mm] 62 x 46 D 100 D 100 D 100
Velikost zorného pole HFOV [mm] 32 x 32 32 x 32 (13 x 13) 32 x 32 (13 x 13)
Pracovní vzdálenost [mm] 150 150 150 150
Měřicí rozsah XY [mm] 62 x 46 250 x 100 250 x 100 450 (610) x 450
Rozsah pojezdu XY [mm] 150 150 x 50 380 (510) x 380
Rozsah pojezdu Z [mm] 75 75 75 150
Přesnost XY  [µm] 4+L/50 7+L/50 7+L/50 (7,5) + 8L/1000
Přesnost HFOV  [µm] 2+L/50 2+L/50 (1+L/50)

2+L/50 (1+L/50)

Přesnost Z  [µm] 25 + 6L/1000 (12,5 + 6L/1000)

*L je měřená délka v milimetrech. Přesnost závisí na volbě použitého senzoru a podmínkách prostředí.


Software

Zone 3

Pokročilý ovládací a vyhodnocovací software pro práci s měřicími přístroji OGP. Software s moderním vzhledem a širokou škálou implementovaných funkcí, včetně práce s 3D CAD modelem.

  • Ovládání všech typů senzorů v jednom softwaru
  • Automatické generování snímací trajektorie pro zjednodušené vytváření měřicího programu
  • Optimalizace běhu programu podle polohy na stroji, snímacího senzoru, použitého zvětšení
  • Vyhodnocení podle ISO nebo ASME
  • Vyhodnocení pokročilých elementů – závit, ozubení, drsnost
  • Pokročilá práce s proměnnými
  • Podporuje všechny běžné formáty CAD modelů

Express – obsahuje všechny charakteristiky, běžně používané snímací nástroje, základní geometrické
tolerance, podporu 2D modelu

Prime – navíc proti Express obsahuje pokročilé snímací nástroje, pokročilé geometrické tolerance,
podmínky a cykly, práci s 3D modelem, uživatelskou úpravu hlavičky protokolu

Pro – navíc proti Prime obsahuje vyhodnocení závitu a ozubení, podporu PMI, poloautomatickou
tvorbu programů s použitím 3D modelu

Offline – varianta pro tvorbu programů bez měřicího stroje. Obsahuje všechny funkce verze Pro
