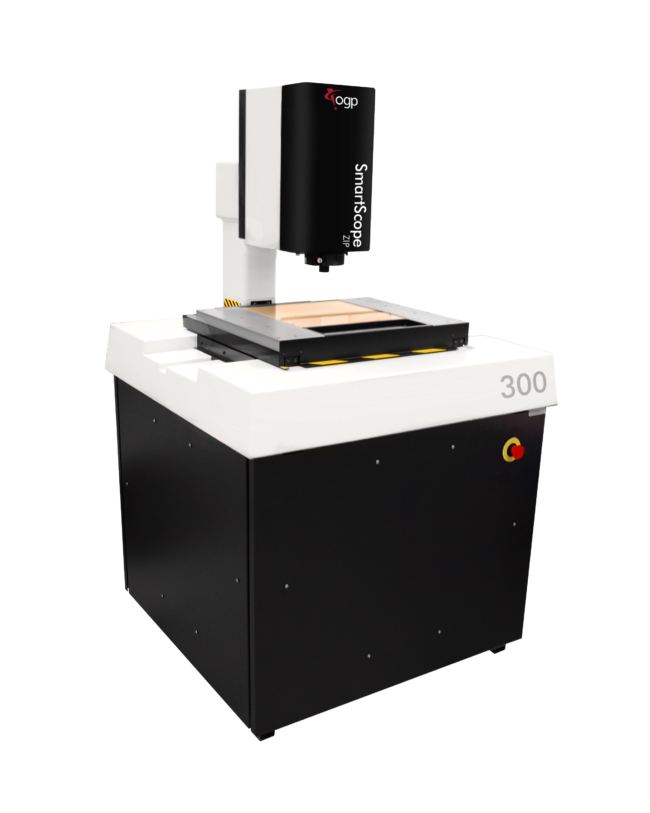

SmartScope ZIP

SmartScope ZIP

Výhody přístroje

  • Multisenzorový 3D měřicí přístroj
  • Univerzální pro měření všech typů součástí
  • Přítroj zaručuje vysokou přesnost a spolehlivost
  • Software umožňuje práci s 3D modelem
  • Vybavitelný nejširší řadou dotykových a bezdotykových senzorů
  • Grafické vyhodnocení a komplexní GD&T analýza

Popis

SmartScope ZIP je multisenzorový optický měřicí přístroj, který lze vybavit velkým množstvím dotykových sond, laserových senzorů nebo skenovacích sond. SmartScope ZIP je k dispozici v různých velikostech a rozsazích měření – od stolních modelů s rozsahem 250x150x200 mm až po velké portálové modely s rozsahem až 800x820x300 mm.

Multisenzorové přístroje nabízí ohromnou výhodu v rychlosti a přesnosti, a to díky tomu, že pro každý typ měření použijeme právě ten nejlepší možný senzor. Přístroje využívají vysoce kvalitní objektiv se zoomem 7:1 s patentovanou technologií AccuCentric® s funkcí automatické komponzace. Aby bylo možné odměřit i nejobtížnější součásti a povrchy, je přístroj vybaven celou řadou osvětlení – spodním profilovým, osovým a programovatelným prstencovým a volitelným šikmým osvětlovačem VuLight™.



Aplikace systému

  • Strojírenství - Měření obráběných dílů, odlitků, svařenců, výlisků různých rozměrů a tvarů.
  • Automobilový průmysl - V automobilovém průmyslu je vyžadováno rychle a přesné měření. OGP stroje zaručují spolehlivé měření i v podmínkách výrobního prostředí.
  • Výroba plastů - Měření plastových dílů je velkou výzvou, nabývají různých tvarů, barev a struktur. OGP přístroje nabízejí jejich efektivní měření a to i složitých tvarů.
  • Energetika - Měření součásti jako jsou solární panely vyžaduje extrémně přesné měřicí přístroje.
  • Letecký a kosmický průmysl, chemický průmysl, inovace a vývoj...

Technická specifikace

SmartScope ZIP 250 300 450 635 800
Měřicí rozsah XY [mm] 250 (300) x 150 300 x 300 400 x 450 (610) 635 x 635  800 x 820
Měřicí rozsah Z [mm] 200 200 (300) 200 (300) 200 200 (300)
Přesnost XY[µm] 1,8+6L/1000 1,5+5L/1000 1,8+4L/1000 2,5+5L/1000 2,0+5L/1000
Přesnost Z (optické měření) [µm] 2,5+5L/1000 2,5+5L/1000 2,0+5L/1000 2,0+5L/1000 2,0+5L/1000
Hmotnost [kg] 165 750 1040 1310 2665
Nosnost [kg] 25 30 50 50 75
Volitelné dotykové senzory  TP20/200, SP25, FP
Volitelné laserové senzory  TTL, DRS, Rainbow, Telestar

*L je měřená délka v milimetrech. Přesnost závisí na volbě použitého senzoru a podmínkách prostředí.


Software

ZONE3

Pokročilý ovládací a vyhodnocovací software pro práci s měřicími přístroji OGP. Software s moderním vzhledem a širokou škálou implementovaných funkcí, včetně práce s 3D CAD modelem a možností operátorského prostředí.

  • Ovládání všech typů senzorů v jednom softwaru
  • Automatické generování snímací trajektorie
  • Optimalizace běhu programu podle polohy součástky na stroji
  • Vyhodnocení podle ISO nebo ASME
  • Vyhodnocení pokročilých elementů – závit, ozubení, drsnost
  • Vyhodnocování komplexních geometrických tolerancí
  • Podporuje všechny běžné formáty CAD modelů včetně pokročilého PMI



Verze:

Express – obsahuje všechny charakteristiky, běžně používané snímací nástroje, základní geometrické tolerance, podporu 2D modelu

Prime – navíc oproti Express obsahuje pokročilé snímací nástroje, pokročilé geometrické tolerance, podmínky a cykly, práci s 3D modelem, uživatelskou úpravu hlavičky protokolu, nahrazení modelu pro podobné součástky

Pro – navíc oproti Prime obsahuje vyhodnocení závitu a ozubení, podporu PMI (model zahrnující rozměrové a geometrické tolerance a další specifické údaje a je součástí Průmyslu 4.0), poloautomatickou tvorbu programů s použitím 3D modelu

Offline – varianta pro tvorbu programů bez měřicího stroje - obsahuje všechny funkce verze Pro

ZONE3 je standartně u všech přístrojů FUSION, FlexPoint, SmartScope Flash & CNCSmartScope Vantage, Smartscope SP, Smartscope ZIP, Lazer a volitelně u přístrojů SNAP.​
